是德DSOX1204G示波器觸發模式設置

發布日期:2024-06-19 17:30:20         瀏覽數:

  示波器是電子工程師必不可少的測試儀器,它可以直觀地顯示信號的波形,幫助我們分析信號的特性、找出電路故障等。而觸發模式是示波器的重要功能之一,它可以幫助我們捕捉到特定的信號事件,提高測試效率。

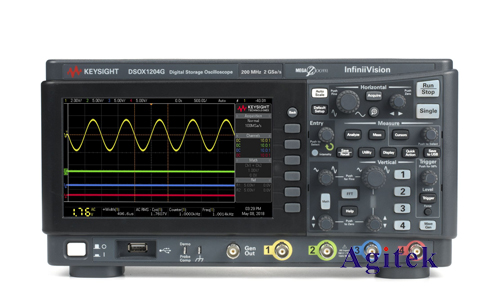

是德DSOX1204G示波器觸發模式設置(圖1)

  是德DSOX1204G示波器是一款性能優異的數字示波器,它擁有豐富的觸發模式,可以滿足各種測試需求。本文將詳細介紹DSOX1204G示波器觸發模式的設置方法,幫助用戶更好地掌握和應用該功能。

  一、觸發模式概述

  觸發模式是指示波器根據特定條件捕捉信號的模式。當信號滿足觸發條件時,示波器就會停止信號采集,將當前的信號波形顯示出來。常用的觸發模式包括:

  邊沿觸發:當信號電壓上升或下降經過某個特定的閾值時觸發。

  脈沖寬度觸發:當信號脈沖寬度滿足特定條件時觸發。

  斜率觸發:當信號電壓變化率滿足特定條件時觸發。

  邏輯觸發:當信號的邏輯狀態滿足特定條件時觸發。

  視頻觸發:當視頻信號滿足特定條件時觸發。

  模式觸發:當信號波形滿足特定模式時觸發。

  二、DSOX1204G示波器觸發模式設置步驟

  以下以邊沿觸發模式為例,介紹DSOX1204G示波器觸發模式的設置步驟:

  1.選擇觸發模式:在示波器界面中找到“觸發”菜單,選擇“邊沿觸發”模式。

  2.設置觸發通道:選擇觸發源通道,例如“CH1”。

  3.設置觸發斜率:選擇信號上升沿觸發還是下降沿觸發。

  4.設置觸發電平:設置觸發電壓閾值,即信號需要達到哪個電壓值才會觸發。

  5.設置觸發耦合:選擇觸發信號的耦合方式,例如“DC”、“AC”或“HF”。

  6.設置觸發延遲:設置觸發時間延遲,即信號觸發后延遲多少時間開始采集數據。

  7.設置觸發保持:設置觸發保持時間,即觸發后持續采集數據的時間。

  三、不同觸發模式應用場景

  不同的觸發模式適用于不同的應用場景:

  邊沿觸發:常用于捕獲周期性信號,例如方波、正弦波等。

  脈沖寬度觸發:常用于捕獲特定寬度脈沖信號,例如時鐘信號、脈沖信號等。

  斜率觸發:常用于捕獲信號變化率較快的信號,例如突發脈沖、尖峰信號等。

  邏輯觸發:常用于捕獲邏輯狀態發生變化的信號,例如數字信號、串行數據信號等。

  視頻觸發:常用于捕獲視頻信號,例如電視信號、視頻信號等。

  模式觸發:常用于捕獲特定模式的信號,例如通信協議中的數據包等。

  四、觸發模式設置技巧

  為了提高觸發效率,可以結合使用多種觸發條件,例如同時設置觸發通道、觸發斜率、觸發電平等。

  對于高速信號,可以使用高速觸發功能,例如“邊緣觸發”或“脈沖寬度觸發”。

  對于噪聲較大的信號,可以使用“自動觸發”功能,讓示波器自動尋找**觸發條件。

  為了方便觀察信號,可以使用“觸發前置”功能,將觸發事件顯示在示波器屏幕的中心位置。

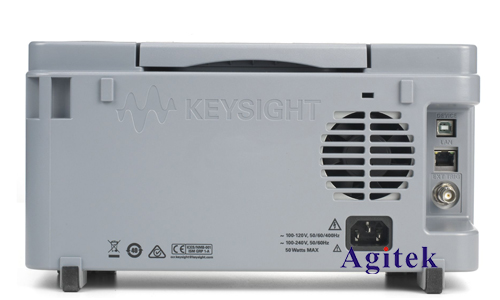

是德DSOX1204G示波器觸發模式設置(圖2)

  正確設置觸發模式可以顯著提高信號捕獲效率,幫助我們更準確地分析信號特性,解決電路故障。希望本文能夠幫助您更好地理解和應用DSOX1204G示波器的觸發模式功能,如果您有更多疑問或需求可以關注西安安泰測試**哦!非常榮幸為您排憂解難。
