使用安捷倫示波器測量信號斜率

發布日期:2024-06-19 17:25:47         瀏覽數:

  一、信號斜率的定義和測量原理

  信號的斜率是指信號在某一時刻的變化速率,通常用單位時間內的電壓變化量來表示,單位為伏特每秒(V/s)。斜率的大小反映了信號變化的快慢,斜率越大,信號變化越快。

  在數字信號處理中,信號斜率是重要的參數之一。例如,在數字邏輯電路中,信號的上升沿和下降沿的斜率決定了信號的傳輸速度和電路的性能;在通信系統中,信號的斜率可以用來判斷信號的質量和可靠性。

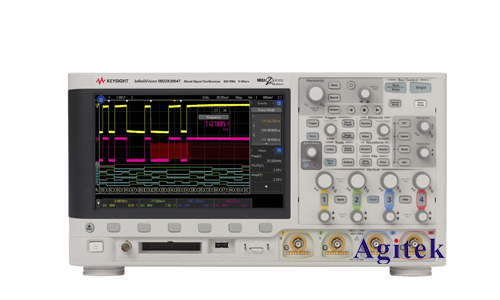

使用安捷倫示波器測量信號斜率(圖1)

  二、使用安捷倫示波器測量斜率的方法

  安捷倫示波器提供多種測量工具,可以方便地測量信號的斜率。以下介紹幾種常用的方法:

  1.使用光標測量法

  在示波器屏幕上放置兩個光標,分別指向信號的兩個點。

  讀取兩個光標的垂直坐標值(電壓)和水平坐標值(時間)。

  使用斜率公式:斜率=(電壓2-電壓1)/(時間2-時間1)計算斜率。

  2.使用自動測量功能

  選擇示波器菜單中的“測量”功能。

  選擇“斜率”選項,示波器會自動測量信號的斜率并顯示在屏幕上。

  3.使用數學運算功能

  使用示波器的數學運算功能,對信號進行微分運算。

  微分運算的結果即為信號的斜率,可以通過示波器屏幕顯示或保存為數據文件。

  三、測量斜率時的注意事項

  確保示波器的探頭和信號源匹配,避免測量誤差。

  選擇合適的測量范圍和時間刻度,確保信號的細節能夠被清晰顯示。

  注意信號的噪聲和干擾,避免影響斜率的準確性。

  四、斜率在信號分析和故障診斷中的應用

  信號質量判斷:斜率過小或過大可能導致信號失真,影響通信質量。

  電路性能分析:斜率可以反映電路的響應速度,幫助判斷電路性能是否符合預期。

  故障診斷:信號的斜率變化可能預示著電路故障,例如過載、短路等。

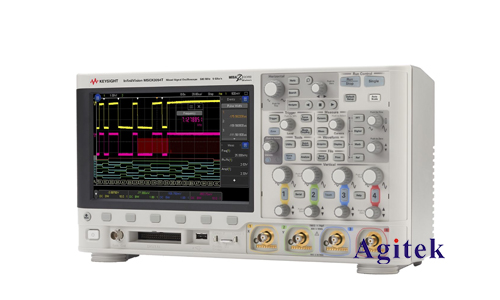

使用安捷倫示波器測量信號斜率(圖2)

  本文介紹了使用安捷倫示波器測量信號斜率的方法和注意事項,以及斜率在信號分析和故障診斷中的應用。希望本文能夠幫助讀者更好地理解和應用信號斜率的測量方法,提高實際應用中的故障診斷和分析能力,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
