作為一名專業工程師，理解并掌握如何使用示波器進行紋波測試是非常重要的。紋波測試能夠幫助我們評估電源質量，檢測電路中的噪聲干擾，確保設備在工作中的穩定性。本文將詳細介紹如何使用普源DS2102A示波器進行紋波測試，從準備工作到數據分析，幫助您全面掌握這一過程。

　　1.紋波測試的重要性

　　紋波（Ripple）是指在直流電壓中存在的小幅度的交流成分。它通常由電源轉換器的開關頻率或其他高頻噪聲引起。如果不加以控制，紋波可能會對電路的正常工作產生負面影響，例如引起誤觸發、信號失真或組件過熱。因此，對電源紋波進行測量和分析是確保電源質量和設備可靠性的重要步驟。

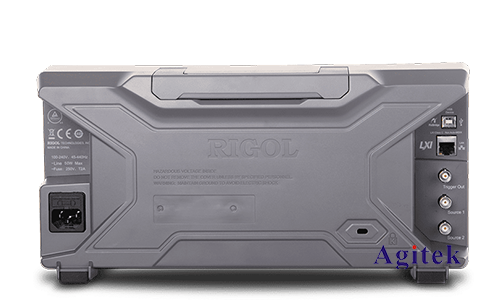

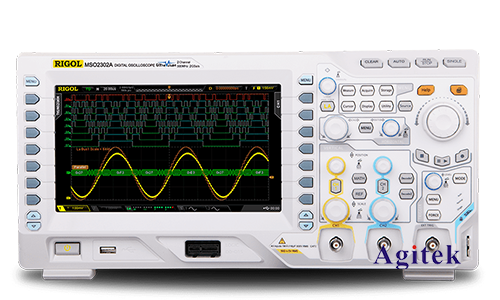

　　2.普源DS2102A示波器概述

　　普源DS2102A是一款高性能的數字示波器，具備100 MHz的帶寬和2個模擬通道，采樣率高達2 GSa/s，存儲深度可達14 Mpts。這些特性使它成為測試紋波和其他高頻信號的理想選擇。它還具備豐富的觸發和自動測量功能，使操作更加簡便高效。

　　3.測試準備

　　在進行紋波測試之前，需要做好以下準備工作：

　　工具和設備

　　1.普源DS2102A示波器

　　2.高質量探頭（建議使用低噪聲、低衰減的探頭）

　　3.被測設備（如電源模塊、轉換器等）

　　4.接地線和其他必要的連接線

　　環境準備

　　確保測試環境的整潔和安靜，避免外界干擾。理想情況下，應該在一個電磁屏蔽良好的環境中進行測試，以減少外部噪聲對測試結果的影響。

　　4.紋波測試的具體步驟

　　探頭選擇與連接

　　1.選擇合適的探頭：推薦使用高質量的探頭，如10X衰減探頭，這樣可以最大限度地減少探頭對信號的影響。

　　2.連接探頭：將探頭的尖端與被測點連接，確保接觸良好，同時將探頭的接地夾與被測設備的接地點連接。注意，接地點應盡可能靠近被測點，以減少接地引起的電感和噪聲。

　　示波器設置

　　1.通道設置：選擇要使用的通道（如CH1），并設置為DC耦合模式。

　　2.帶寬限制：啟用帶寬限制功能（如20 MHz帶寬限制），可以減少高頻噪聲對測量結果的影響。

　　3.探頭衰減系數：根據所使用探頭的衰減比（如10X），在示波器上進行相應設置。

　　4.水平時基：根據預期的紋波頻率，調整時基（如2 ms/div）。

　　5.垂直靈敏度：初步設置為較高的靈敏度（如50 mV/div），根據需要進行調整。

　　測試過程

　　1.初步觀察：連接好探頭和示波器后，打開被測設備，觀察示波器顯示的波形。如果波形不穩定，可以嘗試調整觸發電平和觸發模式，使波形穩定顯示。

　　2.調整設置：根據初步觀察結果，細調垂直靈敏度和水平時基，確保波形顯示清晰，紋波信號明顯。

　　3.數據捕獲：使用示波器的捕獲功能（如單次捕獲）記錄紋波信號，以便后續分析。

　　4.自動測量：利用示波器的自動測量功能，測量紋波的峰峰值、電壓均值等參數，記錄這些數據。

　　5.數據分析與處理

　　測量完成后，需要對數據進行分析和處理，以得出有意義的結論。

　　波形分析

　　1.波形特征：觀察波形的形狀、頻率和幅度，判斷是否存在異常。

　　2.頻譜分析：利用示波器的頻譜分析功能，查看紋波的頻率成分，判斷主要噪聲源。

　　數據處理

　　1.統計分析：對多個測試點的數據進行統計分析，計算均值、標準差等指標，評估電源的穩定性。

　　2.比較分析：將測得的數據與標準或預期值進行比較，判斷電源性能是否符合要求。

　　6.常見問題及解決方法

　　在進行紋波測試時，可能會遇到一些常見問題，以下是一些解決方法：

　　問題一：波形不穩定

　　解決方法：

　　1.檢查連接：確保探頭連接牢固，接地良好。

　　2.調整觸發：適當調整觸發電平和模式，使波形穩定顯示。

　　問題二：噪聲過大

　　解決方法：

　　1.啟用帶寬限制：使用示波器的帶寬限制功能，減少高頻噪聲。

　　2.改善接地：確保接地點靠近被測點，使用短而粗的接地線。

　　問題三：測量誤差大

　　解決方法：

　　1.校準探頭：定期校準探頭，確保測量準確。

　　2.優化設置：根據實際情況調整示波器的靈敏度和時基設置，減少誤差。

　　7.高級技巧與優化

　　在基本操作的基礎上，還有一些高級技巧可以幫助進一步優化紋波測試：

　　使用差分探頭

　　在某些情況下，使用差分探頭可以有效減少共模噪聲，提高測量精度。

　　應用數學運算

　　利用示波器的數學運算功能，可以對波形進行更復雜的分析，例如濾波、積分等。

　　長時間監測

　　對于某些需要長時間監測的紋波，可以使用示波器的記錄功能，捕獲長時間的波形數據，進行趨勢分析。

　　通過本文的詳細介紹，我們了解了使用普源DS2102A示波器進行紋波測試的全過程。從準備工作到數據分析，每一步都至關重要。掌握這些技能，不僅可以幫助您更好地評估電源質量，還能提升您的測試和分析能力。在實際應用中，靈活運用這些知識和技巧，將使您的工作更加高效和準確，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
