在現代電子工程和電力系統中，脈沖電壓的測試與分析變得至關重要。脈沖電壓廣泛應用于通信、信號處理、電力傳輸?shù)阮I(lǐng)域。為了準確測量和分析脈沖電壓的特性，選擇合適的測試設備尤為關鍵。普源示波器以其高精度、高速和多功能性，成為工程師們進行脈沖電壓測試的首選工具。

　　本文將深入探討如何使用普源示波器進行脈沖電壓測試，從設備選型、基本操作、常見測試方法到高級分析技術，全面覆蓋相關知識和實操技巧，幫助工程師更好地進行脈沖電壓的測量和分析。

　　第一章：普源示波器概述

　　1.1普源示波器簡介

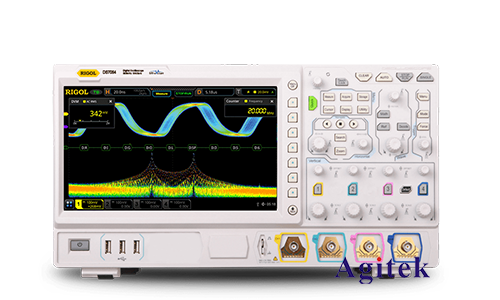

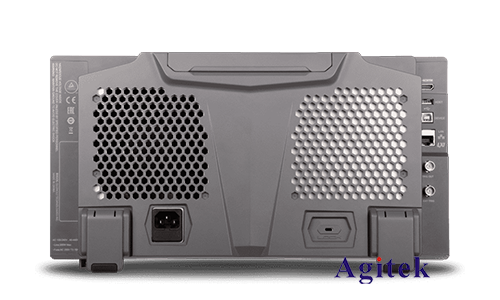

　　普源示波器（RIGOL Oscilloscope）是由普源精電科技有限公司研發和生產的一系列高性能示波器。其產品涵蓋從基礎款到高端型號，滿足不同層次用戶的需求。普源示波器因其卓越的性能、易用的界面和豐富的功能，廣泛應用于科研、教育、工業和通信等領域。

　　1.2普源示波器的主要特點

　　1.2.1高精度

　　普源示波器采用先進的采樣技術和信號處理算法，確保高精度測量。其高達數百兆赫茲甚至數吉赫茲的帶寬，使得它能夠準確捕捉高速信號的細節。

　　1.2.2多通道

　　普源示波器通常配備多通道輸入，允許同時測量和比較多個信號源。這對于復雜系統的調試和分析非常有用。

　　1.2.3豐富的觸發功能

　　豐富的觸發功能是普源示波器的一大亮點。它支持邊沿觸發、脈沖寬度觸發、視頻觸發等多種觸發模式，幫助用戶精準捕捉特定事件。

　　1.2.4易用的界面

　　普源示波器的用戶界面設計直觀，操作簡便。大多數操作可以通過觸摸屏或物理按鍵快速完成，極大提升了工作效率。

　　1.2.5強大的分析工具

　　普源示波器內置多種信號分析工具，如頻譜分析、FFT（快速傅里葉變換）、數學運算和協議解碼等。這些工具使工程師能夠深入分析信號特性，從而做出更加精準的判斷。

　　第二章：脈沖電壓的基本概念

　　2.1脈沖電壓的定義

　　脈沖電壓是一種在短時間內快速變化的電壓信號，通常表現為瞬時高電壓的出現，然后迅速返回到基準電平。脈沖電壓的典型波形包括方波、三角波和指數衰減波形。

　　2.2脈沖電壓的應用

　　脈沖電壓在多種應用場景中都非常重要。例如：

　　-通信系統：用于信號傳輸和調制解調。

　　-雷達系統：用于目標探測和距離測量。

　　-電力系統：用于電力設備的絕緣測試和過電壓保護。

　　-電子設備：用于邏輯電路的時序分析和故障診斷。

　　2.3脈沖電壓的關鍵參數

　　在測試和分析脈沖電壓時，工程師通常關注以下幾個關鍵參數：

　　2.3.1上升時間和下降時間

　　上升時間是指脈沖電壓從10%上升到90%的時間間隔，下降時間則是從90%下降到10%的時間間隔。這兩個參數反映了脈沖的快速變化特性。

　　2.3.2脈沖寬度

　　脈沖寬度是指脈沖信號在高電平狀態下的持續時間，通常從50%的上升沿到50%的下降沿測量。脈沖寬度影響信號的傳輸和響應速度。

　　2.3.3峰值電壓

　　峰值電壓是脈沖信號的最大電壓值，通常用來評估脈沖的強度和潛在的破壞力。

　　2.3.4重復頻率

　　重復頻率是脈沖信號重復出現的頻率，影響信號的能量和干擾特性。

　　第三章：普源示波器的基本操作

　　3.1設備連接與啟動

　　3.1.1連接示波器探頭

　　在進行脈沖電壓測試前，首先需要正確連接示波器探頭。普源示波器提供多種探頭接口，通常包括BNC接口和標準探頭接口。確保探頭接地線與被測設備的地相連，以減少噪聲干擾。

　　3.1.2啟動示波器

　　連接好探頭后，按下示波器的電源按鈕啟動設備。待示波器完成自檢和初始化后，進入主界面。普源示波器的主界面通常顯示當前的波形、測量參數和觸發狀態。

　　3.2基本測量設置

　　3.2.1調整時間基準

　　時間基準（Time Base）設置決定了顯示波形的時間尺度。根據被測脈沖信號的頻率和寬度，調整時間基準以便清晰地顯示完整的脈沖波形。可以通過旋轉示波器前面的時間基準旋鈕或使用觸摸屏快速調整。

　　3.2.2調整電壓基準

　　電壓基準（Voltage Base）設置決定了顯示波形的電壓尺度。根據被測脈沖信號的幅度，調整電壓基準以便清晰地顯示波形的細節。同樣，可以通過旋轉電壓基準旋鈕或使用觸摸屏進行調整。

　　3.2.3設置觸發模式

　　觸發模式設置決定了示波器如何捕捉和顯示波形。常見的觸發模式包括邊沿觸發、脈沖觸發和視頻觸發等。對于脈沖電壓測試，通常選擇邊沿觸發模式，并設置合適的觸發電平和觸發沿，以穩定顯示脈沖波形。

　　3.3波形觀察與存儲

　　3.3.1波形觀察

　　通過調整時間基準和電壓基準，以及合適的觸發設置，可以在示波器屏幕上清晰地觀察到脈沖波形。普源示波器提供了多種顯示模式，如點顯示、矢量顯示和持久顯示等，用戶可以根據需要選擇合適的顯示模式以獲得**的觀察效果。

　　3.3.2波形存儲

　　普源示波器支持多種波形存儲方式，包括本地存儲、U盤存儲和網絡存儲等。在捕捉到滿意的波形后，可以通過示波器的存儲功能將波形保存到指定位置，以便后續分析和報告。

　　第四章：脈沖電壓測試方法

　　4.1基本測試方法

　　4.1.1測量上升時間和下降時間

　　使用普源示波器測量脈沖電壓的上升時間和下降時間，可以通過示波器的自動測量功能或手動光標測量實現。自動測量功能通常提供更為便捷和精準的測量結果，而手動光標測量則適用于復雜波形的精確測量。

　　4.1.2測量脈沖寬度

　　測量脈沖寬度時，首先確保波形穩定顯示在屏幕上。然后，使用示波器的自動測量功能或手動光標測量功能，直接讀取脈沖寬度參數。

　　4.1.3測量峰值電壓

　　測量脈沖電壓的峰值電壓，可以通過調整電壓基準和觸發電平，使波形穩定顯示在屏幕上。使用示波器的自動測量功能或手動光標測量功能，直接讀取峰值電壓值。

　　4.1.4測量重復頻率

　　測量脈沖電壓的重復頻率，可以通過示波器的自動測量功能直接讀取重復頻率參數，或者通過手動計數脈沖個數和時間間隔計算得到。

　　4.2高級測試方法

　　4.2.1高速采樣與存儲

　　對于高速脈沖信號，普源示波器的高速采樣功能尤為重要。通過提高采樣

　　率，可以捕捉到更為細膩的脈沖細節。存儲高速采樣數據后，可以使用示波器的回放功能進行詳細分析。

　　4.2.2多通道同步測試

　　在復雜系統中，往往需要同時測量多個脈沖信號的時序關系。普源示波器的多通道輸入功能，允許用戶同步測量多個信號，并通過示波器的時序分析功能，準確評估各信號之間的相互關系。

　　4.2.3頻譜分析

　　脈沖信號的頻譜分析，有助于了解其頻率成分和諧波特性。普源示波器內置的頻譜分析工具，允許用戶將時域信號轉換到頻域，并通過FFT（快速傅里葉變換）技術，顯示信號的頻譜分布。

　　4.2.4協議解碼

　　在通信系統中，脈沖信號常用于數據傳輸。普源示波器內置的協議解碼工具，支持多種常見協議的解碼，如I2C、SPI和UART等。通過協議解碼功能，用戶可以直接讀取和分析脈沖信號中攜帶的數據內容。

　　第五章：實際應用案例

　　5.1通信系統中的脈沖測試

　　5.1.1調試發射模塊

　　在通信系統的發射模塊調試中，脈沖信號的質量直接影響通信效果。通過普源示波器，可以精確測量發射脈沖的上升時間、下降時間和脈沖寬度，并通過頻譜分析工具評估脈沖信號的頻率特性和諧波成分，從而優化發射模塊的性能。

　　5.1.2監測接收信號

　　在通信系統的接收模塊中，接收信號的質量同樣至關重要。通過普源示波器的多通道輸入功能，可以同步監測多個接收信號，并通過協議解碼工具直接讀取信號中的數據內容，快速發現和解決通信故障。

　　5.2電力系統中的脈沖測試

　　5.2.1絕緣測試

　　在電力設備的絕緣測試中，常采用脈沖電壓來檢測絕緣性能。通過普源示波器，可以精確測量測試脈沖的幅值、寬度和重復頻率，確保測試過程的準確性和可靠性。

　　5.2.2過電壓保護

　　電力系統中的過電壓保護裝置，通常依賴于脈沖信號的檢測和響應。通過普源示波器的高速采樣和存儲功能，可以捕捉過電壓脈沖的詳細特性，并通過時序分析工具評估保護裝置的響應時間和效果。

　　5.3電子設備中的脈沖測試

　　5.3.1邏輯電路的時序分析

　　在電子設備的邏輯電路中，脈沖信號的時序關系直接影響電路的工作狀態。通過普源示波器的多通道同步測試功能，可以同時測量多個脈沖信號，并通過時序分析工具精確評估各信號之間的關系，從而優化邏輯電路的設計。

　　5.3.2故障診斷

　　在電子設備的故障診斷中，脈沖信號的異常往往是問題的關鍵。通過普源示波器的高級觸發功能，可以捕捉和分析異常脈沖信號，快速定位故障點，并通過協議解碼工具讀取相關數據，為故障排除提供有力支持。

　　普源示波器憑借其高精度、多功能和易用性的特點，在脈沖電壓測試中展現出強大的優勢。從基本的連接操作、參數設置，到高級的信號分析和實際應用案例，本文全面介紹了使用普源示波器進行脈沖電壓測試的各個方面。通過這些內容，工程師們可以更好地掌握脈沖電壓的測量與分析技術，提高工作效率和測試質量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
