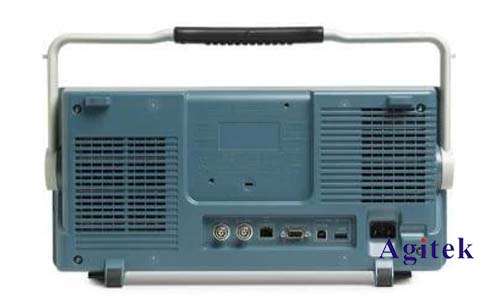

在現代電子產品中，嵌入式系統扮演著越來越重要的角色。然而，嵌入式系統的復雜性也帶來了巨大的調試挑戰。傳統的調試方法往往效率低下，難以快速定位問題根源。這時，一款功能強大的示波器就顯得尤為重要。泰克MDO3014混合域示波器，憑借其強大的混合信號采集和分析能力，為嵌入式系統調試提供了全新的解決方案。

　　MDO3014并非單純的示波器，它集成了示波器、邏輯分析儀、協議分析儀以及頻譜分析儀等多種功能于一體。這種混合域特性使其能夠同時采集和分析模擬信號和數字信號，這對于理解嵌入式系統中復雜的交互至關重要。

　　一、軟件觸發技術在嵌入式系統調試中的應用

　　在嵌入式系統調試中，常常需要捕捉特定事件發生時的信號狀態。傳統的硬件觸發方式難以應對復雜的觸發條件。MDO3014強大的軟件觸發功能則提供了更靈活的解決方案。工程師可以通過編寫腳本，設定復雜的觸發條件，例如特定變量值變化、特定指令執行等，從而精確捕捉到目標事件。這種精準的觸發能力顯著提高了調試效率，避免了大量的無效數據采集。例如，在調試一個實時操作系統(RTOS)時，可以使用軟件觸發來捕捉特定任務調度事件的信號波形，從而分析任務調度延遲或異常情況。

　　二、協議解碼能力提升調試效率

　　嵌入式系統通常涉及多種通信協議，例如I2C、SPI、UART、CAN等。MDO3014內置了多種協議解碼功能，可以自動識別和解碼這些協議數據包，并將數據以易于理解的格式顯示出來。這極大地簡化了協議層面的調試工作，工程師無需手動分析復雜的波形數據，就能快速定位通信錯誤或異常。例如，在調試一個基于CAN總線的汽車電子控制單元(ECU)時，MDO3014可以自動解碼CAN數據包，并顯示每個數據包的ID、數據內容以及時間戳，從而快速識別CAN總線上的故障。

　　三、波形分析與故障定位

　　MDO3014提供了豐富的波形分析工具，包括測量、計算、比較等功能，可以幫助工程師深入分析信號特性，例如上升時間、下降時間、脈沖寬度、頻率等。這些分析結果有助于工程師識別電路中的故障，例如噪聲干擾、信號完整性問題等。結合MDO3014的強大搜索功能，工程師可以快速定位到波形中的異常點，并進行深入分析。

　　四、實際案例分析：基于MDO3014的嵌入式系統調試

　　假設我們需要調試一個基于ARM Cortex-M3微控制器的電機控制系統。該系統使用UART協議與上位機通信，并且存在電機控制異常的問題。使用MDO3014，我們可以同時采集電機控制信號（模擬信號）和UART通信數據（數字信號）。通過軟件觸發，我們可以捕捉到電機異常發生時的信號波形和UART通信數據。隨后，使用MDO3014的協議解碼功能，我們可以分析UART通信數據，判斷是否存在通信錯誤。同時，通過波形分析工具，我們可以分析電機控制信號，識別出異常信號特征，從而確定故障原因。

　　泰克MDO3014混合域示波器在嵌入式系統調試中展現出強大的優勢，其軟件觸發、協議解碼以及波形分析功能顯著提升了調試效率，縮短了開發周期。然而，MDO3014的價格相對較高，這限制了其在一些小型項目中的應用，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
