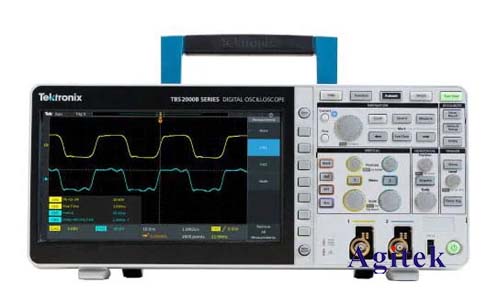

泰克(Tektronix)示波器以其高精度、高帶寬和豐富的功能而聞名于測試測量領域。在使用泰克示波器進行信號采集和分析時，用戶會遇到兩種主要的顯示模式：滾動模式(Roll Mode)和正常模式(Normal Mode)。這兩種模式在信號顯示方式、數據存儲和應用場景方面存在顯著差異，理解這些差異對于有效利用示波器的功能至關重要。本文將深入探討泰克示波器滾動模式和正常模式的特性。

　　一、正常模式(Normal Mode)

　　正常模式是泰克示波器默認的顯示模式。在該模式下，示波器屏幕顯示的是一段固定時間長度內的波形。當新的信號到達時，舊的信號會被新的信號覆蓋，從而實現對信號的實時顯示。這種模式的特點在于：

　　有限的存儲時間:正常模式下，示波器僅存儲屏幕上顯示的波形數據。超過顯示范圍的信號數據將被丟棄。這限制了對長時間信號的觀測和分析。

　　實時顯示:正常模式能夠?qū)崟r地顯示輸入信號，延遲非常低，非常適合觀察快速變化的信號，如瞬態信號、脈沖信號等。

　　單次觸發功能:正常模式配合單次觸發功能，可以捕捉和顯示一次性發生的事件，例如突發信號或異常信號。

　　方便的測量功能:正常模式下，示波器提供的各種測量工具（例如電壓、時間、頻率等）可以直接應用于屏幕上的波形。

　　正常模式適用于需要實時觀察信號、進行簡單測量和分析的場合，例如：

　　電路調試:觀察信號的波形，判斷電路是否正常工作。

　　快速信號分析:測量信號的幅度、頻率、周期等參數。

　　瞬態信號觀測:捕捉和分析一次性出現的瞬態信號。

　　二、滾動模式(Roll Mode)

　　滾動模式則不同于正常模式，它允許示波器持續地記錄和顯示信號，而不會覆蓋舊的信號數據。新數據不斷地從屏幕左側進入，舊數據則從屏幕右側移出，如同滾動屏幕一般。這使得滾動模式能夠觀察到長時間內的信號變化趨勢。

　　無限存儲時間(受限于內存):理論上，滾動模式可以持續記錄信號，直到示波器的內存被填滿。實際存儲時間取決于示波器的內存大小和采樣率。

　　長時間信號觀測:滾動模式的優勢在于可以觀察長時間內的信號變化，便于發現周期性信號、低頻信號以及信號的長期趨勢。

　　數據回放:許多泰克示波器支持滾動模式下的數據回放功能，允許用戶回顧之前記錄的信號數據。

　　波形趨勢分析:滾動模式特別適合進行波形趨勢分析，例如觀察信號的漂移、衰減等現象。

　　需要更高的內存和處理能力:由于需要存儲大量的信號數據，滾動模式對示波器的內存和處理能力提出了更高的要求。

　　滾動模式適用于需要長時間觀測信號、分析信號趨勢以及進行歷史數據回顧的應用場景，例如：

　　長時間信號監測:連續監測信號的穩定性，例如電池電壓、溫度等。

　　信號漂移分析:分析信號隨時間的漂移情況。

　　低頻信號分析:觀察緩慢變化的低頻信號。

　　故障診斷:通過觀察長時間的信號記錄，查找間歇性故障的根本原因。

　　三、兩種模式的比較與選擇

　　選擇哪種模式取決于具體的應用需求。如果需要實時觀察信號并進行簡單的測量，則選擇正常模式；如果需要長時間觀測信號，分析信號的趨勢和歷史數據，則選擇滾動模式。一些高級的泰克示波器甚至允許用戶在同一時間使用兩種模式，在一個屏幕上顯示正常模式的實時信號，而在另一個屏幕上顯示滾動模式下的長時間記錄。

　　熟練掌握泰克示波器滾動模式和正常模式的使用方法，對于提高測試測量效率和準確性至關重要。通過理解兩種模式的特性和適用場景，用戶可以根據實際需求選擇合適的模式，從而更好地利用泰克示波器強大的功能，進行更有效率的信號分析和故障診斷，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
