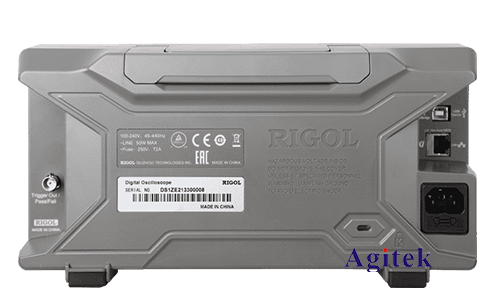

電容作為一種重要的電子元件，廣泛應用于各種電子電路中。準確測量電容值對于電路設計、調試和維護至關重要。傳統的電容測量方法通常依賴于專門的電容表，但示波器作為一種多功能測試儀器，也能夠通過特定的方法實現對電容值的精確測量。本文以普源DS1102Z-E數字存儲示波器為例，詳細闡述利用示波器測量電容的方法，并對測量過程中的關鍵步驟和注意事項進行深入探討。

　　1.測量原理與方法

　　普源DS1102Z-E示波器無法直接測量電容值，其測量電容的原理是基于RC電路的充放電特性。通過觀察電容在RC電路中的充放電曲線，并利用時間常數τ(τ=RC)的關系，可以間接計算出電容值。具體方法如下：

　　1.1 RC電路搭建:

　　首先，需要搭建一個簡單的RC電路。電路包含一個已知電阻R和待測電容C，以及一個方波信號發生器(可以由示波器自身提供或外接)。將方波信號施加于電阻和電容串聯后的電路，通過示波器觀察電容兩端的電壓變化。

　　1.2充放電曲線的觀察與分析:

　　方波信號的上升沿和下降沿會分別觸發電容的充電和放電過程。示波器上會顯示出相應的指數衰減曲線。通過測量曲線上的關鍵參數，可以計算出時間常數τ。

　　1.3時間常數的測量:

　　時間常數τ表示電容電壓達到最終值的63.2%所需的時間（充電過程）或從最終值下降到36.8%所需的時間（放電過程）。在示波器上，我們可以通過測量充放電曲線達到這些百分比點對應的時間來確定時間常數τ。

　　1.4電容值的計算:

　　根據時間常數τ=RC，以及已知的電阻值R，可以計算出待測電容C的值：C=τ/R。

　　1.5不同方法的比較:

　　除了上述基于時間常數的方法，還可以利用示波器的其它功能，例如測量曲線的斜率等方式來間接計算電容值。但時間常數法最為常用和準確。

　　2.普源DS1102Z-E示波器的參數設置與操作

　　在使用普源DS1102Z-E示波器進行電容測量時，需要進行一些關鍵的參數設置：

　　合適的垂直刻度:選擇合適的電壓量程，確保充放電曲線能夠清晰地顯示在屏幕上。

　　合適的水平刻度:選擇合適的水平刻度（時間刻度），以便精確測量時間常數τ。較慢的掃描速度通常更利于精確測量。

　　觸發方式:選擇合適的觸發方式，例如邊沿觸發，以確保曲線穩定顯示。

　　通道選擇:選擇合適的通道來觀察電容兩端的電壓變化。

　　具體的參數設置需要根據待測電容的容量以及所選電阻值進行調整。建議進行多次測量，并取平均值以提高測量精度。

　　3.誤差分析及精度提升

　　在使用示波器測量電容的過程中，存在多種誤差來源，例如：

　　電阻的精度:電阻本身存在誤差，會直接影響電容值的計算精度。

　　示波器的精度:示波器本身的測量精度也會影響結果。

　　讀數誤差:人工讀數也會引入誤差。

　　環境因素:溫度、濕度等環境因素也會影響測量結果。

　　為了提高測量精度，可以采取以下措施：

　　選擇精度更高的電阻:使用高精度電阻可以有效降低電阻引起的誤差。

　　多次測量取平均值:多次測量并取平均值可以有效降低隨機誤差。

　　校準示波器:定期校準示波器可以保證其測量精度。

　　控制環境條件:盡量在穩定的環境條件下進行測量。

　　利用普源DS1102Z-E示波器可以有效地測量電容值。通過合理地選擇測量方法、設置參數、并注意誤差分析，可以獲得較高精度的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
