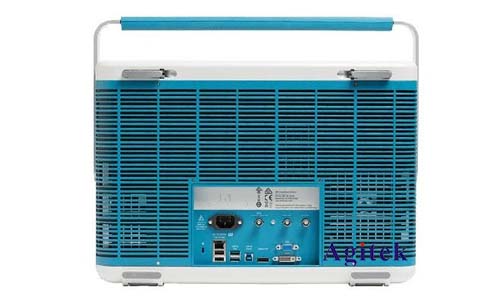

泰克MSO68B示波器測量波形的方法
泰克MSO68B示波器是目前最先進的示波器之一,它提供了高精度和高靈敏度的測量能力,使得用戶可以對各種波形進行細致的分析和測量。下面將詳細介紹泰克MSO68B示波器測量波形的方法。
準備工作
在開始測量波形之前,首先需要確保示波器已經正確設置。打開示波器電源,等待它啟動完成后,進入主菜單,選擇“設置”選項,進入示波器的設置界面。在這里,用戶可以設置示波器的基本參數,包括測量頻率、測量通道、觸發模式等等。
其次,需要準備好測量對象,即需要測量的波形。根據波形的類型和范圍,選擇合適的測量電壓和電流探頭,然后將其連接到示波器的測量端口上。例如,如果需要測量高頻波形,需要使用高頻電壓探頭,如果需要測量低頻波形,需要使用低頻電壓探頭。
測量波形
測量波形的步驟如下:
1.選擇測量通道:示波器支持多個測量通道,用戶可以選擇一個或多個通道來測量波形。選擇通道后,示波器會自動設置該通道的測量參數。
2.設置觸發模式:觸發模式是指示波器何時開始測量波形。示波器支持多種觸發模式,包括邊緣觸發、脈沖觸發、視頻觸發等等。選擇合適的觸發模式,可以確保測量到準確的波形。
3.設置測量參數:示波器提供了多種測量參數,包括測量頻率、測量范圍、采樣率等等。用戶可以根據需要設置這些參數,以確保測量到準確的波形。
4.開始測量:設置好測量通道、觸發模式和測量參數后,點擊“開始測量”按鈕,示波器會開始測量波形。
5.觀察和保存數據:測量完成后,示波器會顯示測量到的波形,用戶可以通過示波器的界面來觀察波形的細節。如果需要保存測量到的數據,可以點擊“保存數據”按鈕,將數據保存到示波器的存儲器中。
數據分析
示波器不僅可以測量波形,還可以對測量到的數據進行分析和處理。示波器提供了多種分析工具,包括頻譜分析、時域分析、統計分析等等。用戶可以根據需要選擇合適的分析工具,以獲得波形的詳細信息。
例如,頻譜分析工具可以顯示波形的頻譜分析圖,其中顯示了波形的頻率成分和幅度。時域分析工具可以顯示波形的時域圖,其中顯示了波形的時間序列。統計分析工具可以顯示波形的統計量,包括平均值、標準差、峰值等等。
泰克MSO68B示波器是測量波形的理想工具,它提供了高精度和高靈敏度的測量能力,使得用戶可以對各種波形進行細致的分析和測量。通過本文的描述,我們了解了測量波形的步驟和示波器的基本操作,并且了解了示波器的分析工具,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
