泰克示波器作為高精度測量儀器，其采樣率是決定其性能的關鍵參數之一。正確的采樣率設置對于準確捕捉信號細節，完成各種測量任務至關重要。下面將詳細闡述泰克示波器采樣率的設置方法，并結合實際應用場景，深入探討其影響因素及優化策略。

　　采樣率的基本概念與意義

　　采樣率，即每秒鐘采集信號樣本的次數，單位為樣本每秒(Sa/s)或吉薩樣本每秒(GS/s)。它直接決定了示波器能夠捕捉到的信號頻率上限，以及信號波形的精度。根據奈奎斯特-香農采樣定理，為了準確重建一個信號，采樣率至少需要是信號最高頻率的兩倍。例如，要準確觀測一個100MHz的信號，示波器的采樣率至少需要200MS/s。然而，實際應用中，為了獲得更好的信號保真度和減少混疊效應，通常建議采樣率遠高于信號最高頻率的數倍。

　　采樣率越高，意味著在單位時間內采集的樣本越多，波形細節越豐富，對高頻信號的捕捉能力越強。但這同時也意味著更高的硬件成本和更高的數據處理負荷。因此，選擇合適的采樣率需要根據具體的測量需求進行權衡。

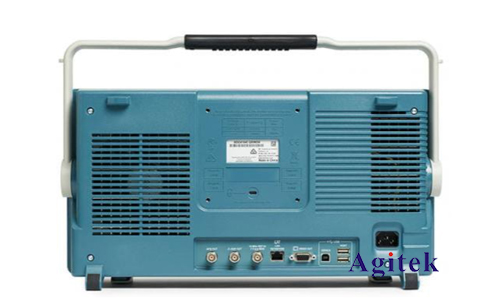

　　泰克示波器采樣率設置方法

　　泰克示波器的采樣率設置方法因型號而異，但基本原理一致。通常可以通過以下幾種途徑進行設置：

　　1.面板按鍵:大多數泰克示波器都配備了專門的按鍵或旋鈕用于設置采樣率。用戶可以通過直接操作面板上的按鈕，選擇預設的采樣率選項，例如1GS/s、5GS/s、10GS/s等。具體操作步驟需參考對應的用戶手冊。

　　2.菜單設置:更高級的泰克示波器通常提供豐富的菜單選項，允許用戶更精細地控制采樣率。用戶可以通過觸摸屏或按鍵操作進入設置菜單，找到“采樣率”、“Acquisition”、“Horizontal”等相關選項，并根據需要進行調整。菜單設置方式允許用戶選擇更廣泛的采樣率范圍，并進行更復雜的設置，例如設置不同的記錄長度和平均模式。

　　3.軟件控制:泰克示波器通常支持通過軟件進行遠程控制。使用泰克提供的軟件（例如Tektronix OpenChoice?Software）可以對示波器的各種參數，包括采樣率進行設置和控制。這種方法更加靈活，方便用戶在PC端進行遠程操作和數據分析。

　　采樣率設置的影響因素及優化策略

　　在設置采樣率時，需要考慮以下幾個關鍵因素：

　　1.信號帶寬:這是決定最低采樣率要求的最重要因素。根據奈奎斯特定理選擇合適的采樣率，并預留一定的裕量，以確保信號的精確重建。

　　2.記錄長度:記錄長度指示波器一次采集能夠存儲的樣本數量。較長的記錄長度能夠捕捉到更長時間內的信號變化，但會占用更多的內存，并可能降低采樣率。需要根據實際需要平衡記錄長度和采樣率。

　　3.垂直分辨率:垂直分辨率影響信號的精度。更高的垂直分辨率需要更多的位數來表示每個樣本，這也會間接影響實際的采樣率，因為處理更高分辨率的數據需要更多的時間。

　　4.觸發模式:不同的觸發模式對采樣率的選擇也有一定的影響。例如，在使用邊沿觸發時，需要選擇足夠的采樣率來確保能夠準確捕捉到觸發事件。

　　5.內存深度:示波器的內存深度限制了可以存儲的采樣點數，進而影響實際的采樣率和記錄長度。

　　優化采樣率的策略在于：在滿足信號采集精度的前提下，選擇盡可能低的采樣率，以降低數據處理的負擔，提高測量效率。這需要對信號特性有充分的了解，并根據實際情況進行合理的權衡。

　　不同應用場景下的采樣率選擇

　　在不同的應用場景中，對采樣率的要求也大相徑庭：

　　數字信號分析:數字信號通常具有較高的頻率成分，需要較高的采樣率才能準確捕捉信號的跳變和細節。

　　模擬信號測量:模擬信號的頻率成分相對較低，對采樣率的要求相對較低。

　　高速電路測試:高速電路測試需要極高的采樣率，才能捕捉到信號的快速變化。

　　低頻信號觀測:低頻信號可以使用較低的采樣率。

　　正確設置泰克示波器的采樣率是進行精確測量的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
