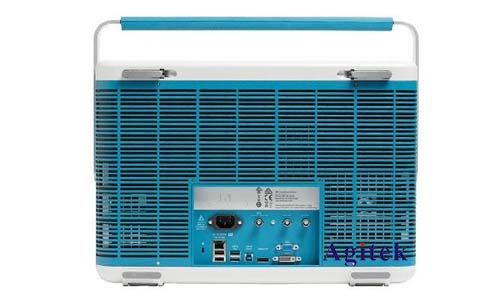

泰克MSO56B是一款混合信號示波器，具有強大的信號分析能力，能夠精準地捕捉和分析各種類型的信號，其中包括方波信號。準確觀測和分析方波信號對于電子電路的設計、調試和故障診斷至關重要。下面將詳細介紹如何利用泰克MSO56B示波器有效觀測方波信號，并對關鍵參數進行測量和分析。

　　一、儀器設置與連接:

　　首先，確保泰克MSO56B示波器已正確連接電源并處于開啟狀態。選擇合適的探頭連接到被測電路的方波信號輸出點。探頭的選擇取決于信號的頻率和幅度，高頻信號需要使用帶寬更高的探頭。連接探頭后，調整探頭補償旋鈕，以確保探頭和示波器的匹配，避免信號失真。

　　在示波器界面上，選擇合適的垂直比例（VOLTS/DIV）和水平比例（TIME/DIV）來顯示方波信號的完整波形。垂直比例決定每個格子的電壓值，水平比例決定每個格子的時間值。根據信號的頻率和幅度，調整這兩個參數，使波形清晰可見且占據屏幕的大部分區域。

　　二、方波信號參數測量:

　　泰克MSO56B示波器提供了多種測量工具，可以精確地測量方波信號的關鍵參數，包括：

　　頻率(Frequency):通過示波器的自動測量功能或手動測量?jī)蓚€(gè)相鄰波峰或波谷之間的時間間隔（周期），然后計算頻率(頻率=1/周期)。示波器通常提供多種測量方法，例如FFT分析，可以更精確地確定信號的頻率成分。

　　幅度(Amplitude):測量方波信號的峰峰值(Peak-to-Peak)、峰值(Peak)或均方根值(RMS)。示波器可以直接讀取這些數值。需要注意的是，測量幅度時需要考慮探頭的衰減系數。

　　占空比(Duty Cycle):占空比是指高電平持續時間占整個周期的百分比。示波器可以通過測量高電平時間和周期來計算占空比。精確的占空比測量對于脈沖電路和數字電路的分析至關重要。

　　上升時間(Rise Time)和下降時間(Fall Time):分別指信號從10%到90%和從90%到10%的電壓變化所需要的時間。這兩個參數反映了信號的轉換速度，對于高速電路的設計和分析至關重要。

　　抖動(Jitter):抖動是指信號邊緣的不穩定性，通常表現為信號上升沿或下降沿的隨機波動。泰克MSO56B示波器提供了專業的抖動分析功能，可以測量抖動的大小和類型，幫助用戶識別和解決電路中的抖動問題。

　　三、常見問題和干擾排查:

　　在使用示波器觀測方波信號的過程中，可能會遇到一些常見問題，例如：

　　信號失真:信號失真可能是由探頭不匹配、帶寬不足、噪聲干擾等原因造成的。需要仔細檢查探頭連接，選擇合適的帶寬，并采取必要的抗干擾措施。

　　噪聲干擾:環境噪聲或電路本身的噪聲可能會影響方波信號的觀測。可以通過使用屏蔽線、濾波器等方法來減少噪聲干擾。

　　地線問題:地線不良會導致信號出現毛刺或漂移。應確保被測電路和示波器的地線良好連接。

　　四、高級分析技巧:

　　泰克MSO56B示波器還提供了許多高級分析功能，例如：

　　頻譜分析:通過FFT分析可以觀察方波信號的諧波成分，幫助用戶識別和分析信號中的雜波。

　　眼圖分析:對于數字信號，眼圖分析可以評估信號的質量和抗干擾能力。

　　協議分析:對于特定的數字協議，示波器可以進行協議解碼，方便用戶分析和調試。

　　熟練掌握泰克MSO56B示波器的使用方法，能夠高效地觀測和分析方波信號，對于電子工程師和技術人員來說至關重要，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
