在電子設計和測試領域，紋波測量是至關重要的環節之一。紋波是指疊加在直流信號上的交流信號，它會影響電路的性能和穩定性。因此，精確測量紋波并進行分析，對于評估電路的質量和可靠性至關重要。

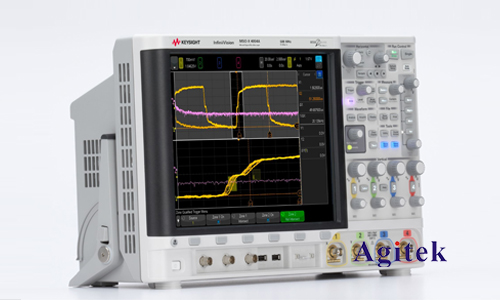

　　是德科技MSO4154A示波器作為一款功能強大的測試儀器，具備強大的紋波測量功能。它不僅能夠捕獲和顯示紋波信號，還可以進行精確的測量和分析。以下將以MSO4154A示波器為例，詳細介紹紋波測量的原理、方法以及數據分析技巧。

　　一、紋波測量原理

　　紋波測量主要基于對疊加在直流信號上的交流信號進行分析。通常情況下，紋波信號的頻率遠高于直流信號的頻率。因此，可以使用示波器來觀察和測量紋波信號的幅值、頻率和波形等參數。

　　二、MSO4154A示波器設置

　　在進行紋波測量之前，需要對MSO4154A示波器進行適當?shù)脑O(shè)置。主要設置參數包括：

　　探頭選擇：選擇合適的探頭，以確保能夠準確地測量紋波信號。

　　時間基準：根據紋波信號的頻率，設置合適的時間基準，以清晰地觀察紋波信號。

　　垂直刻度：設置合適的垂直刻度，以觀察和測量紋波信號的幅值。

　　觸發模式：選擇合適的觸發模式，以捕獲穩定的紋波信號。

　　測量模式：選擇合適的測量模式，例如“RMS”或“峰峰值”，以獲取所需的紋波測量結果。

　　三、紋波測量步驟

　　使用MSO4154A示波器進行紋波測量，具體步驟如下：

　　1.連接探頭：將示波器的探頭連接到需要測量的信號點。

　　2.設置示波器參數：根據紋波信號的頻率和幅值，設置示波器的時間基準、垂直刻度等參數。

　　3.觸發信號：選擇合適的觸發模式，并進行觸發。

　　4.觀察波形：觀察示波器屏幕上的信號波形，確保能夠清晰地觀察到紋波信號。

　　5.測量紋波：使用示波器的測量功能，測量紋波信號的幅值、頻率和波形等參數。

　　四、常見問題及解決方法

　　在紋波測量過程中，可能會遇到一些問題，例如：

　　紋波信號過小：可以通過增加示波器的垂直刻度來解決。

　　紋波信號頻率過高：可以通過減少示波器的時間基準來解決。

　　信號不穩定：可以通過調整觸發模式或更換探頭來解決。

　　五、數據分析方法

　　獲得紋波測量結果后，需要對其進行分析，以評估電路的性能和可靠性。常見的分析方法包括：

　　計算紋波電壓：通過示波器測量得到的紋波信號幅值，計算紋波電壓。

　　分析紋波頻率：通過觀察示波器上的紋波信號，分析其頻率。

　　繪制紋波波形：通過示波器上的波形圖像，繪制紋波波形。

　　分析紋波的影響：通過對紋波電壓和頻率進行分析，評估紋波對電路性能的影響。

　　利用是德科技MSO4154A示波器進行紋波測量，可以獲得精確的紋波測量結果，并通過數據分析，對電路的性能和可靠性進行評估。掌握正確的測量方法和數據分析技巧，對于提高電路設計和測試的效率和精度至關重要，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
