在現代電子設計中，金屬氧化物半導體場效應晶體管(MOSFET)作為一種重要的半導體器件，廣泛應用于各種電子系統中。為了保證電路設計和性能的可靠性，對MOS管進行測試分析是至關重要的。本文將詳細介紹使用泰克MSO56B示波器測試MOS管波形的方法，并闡述如何從中提取關鍵參數。

　　1.測試準備

　　在進行測試前，需要準備以下材料：

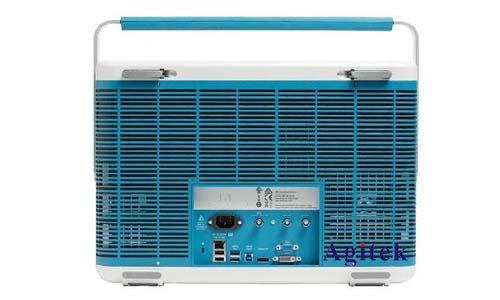

　　泰克MSO56B示波器一臺

　　MOS管待測器件

　　測試探頭兩根

　　直流電源

　　信號發生器

　　負載電阻

　　連接線

　　2.連接方法

　　將測試探頭分別連接到MOS管的柵極(Gate)、源極(Source)和漏極(Drain)引腳。

　　將直流電源連接到MOS管的源極，并根據需要設定電壓。

　　將信號發生器連接到MOS管的柵極，用于施加測試信號。

　　將負載電阻連接到MOS管的漏極，用于測量漏極電流。

　　3.測量步驟

　　測量閾值電壓(Vth)：

　　將信號發生器輸出一個直流電壓，并逐漸增加電壓。

　　觀察示波器上的漏極電流波形，當電流開始明顯增加時，對應的柵極電壓即為閾值電壓。

　　測量導通電阻(Ron)：

　　將信號發生器輸出一個直流電壓，并使柵極電壓高于閾值電壓。

　　測量漏極電流和漏極電壓，計算導通電阻Ron=Vds/Id。

　　測量跨導(gm)：

　　將信號發生器輸出一個小的交流信號，并疊加在直流柵極電壓上。

　　觀察示波器上的漏極電流波形，并測量其交流分量的幅值ΔId。

　　計算跨導gm=ΔId/ΔVg。

　　觀察波形特性:

　　在不同的測試條件下，觀察MOS管的漏極電流波形和柵極電壓之間的關系。

　　分析波形特性，可以判斷MOS管的性能指標，例如開關速度、電流能力等。

　　4.數據分析

　　通過測量獲得的波形數據，可以分析得到MOS管的各種關鍵參數，例如：

　　閾值電壓(Vth)：該參數表示MOS管從截止?fàn)顟B(tài)進入導通狀態所需的最小柵極電壓。

　　導通電阻(Ron)：該參數反映了MOS管在導通狀態下的電阻大小，越小越好。

　　跨導(gm)：該參數表示MOS管對柵極電壓變化的敏感程度，越大越好。

　　5.注意事項

　　測試過程中應注意安全，防止靜電損壞器件。

　　確保測試探頭與MOS管的連接牢固，避免接觸不良導致測量誤差。

　　選擇合適的測試信號頻率和幅值，避免器件工作在非線性區域或產生過大的電流。

　　測試完成后，及時斷開電源，避免器件過熱。

　　使用泰克MSO56B示波器可以方便、有效地測試MOS管的波形，并提取關鍵參數，為電子工程師提供對器件性能的全面評估。本文提供的測試方案可作為參考，具體的測試方法和參數選擇應根據實際需求進行調整，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
