泰克示波器測紋波電壓怎么測

發布日期:2024-09-11 16:18:37         瀏覽數:

  紋波電壓是直流電源輸出中疊加的交流電壓成分,它會影響電路的穩定性和可靠性。使用泰克示波器可以有效地測量紋波電壓,本文將詳細介紹使用泰克示波器測量紋波電壓的方法,并結合實際案例進行講解。

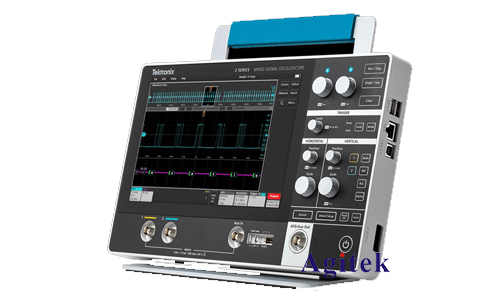

泰克示波器測紋波電壓怎么測(圖1)

  一、紋波電壓的定義與危害

  紋波電壓是指直流電源輸出中疊加的交流電壓成分。理想的直流電源輸出應該是平滑的直流電壓,但實際上由于電源內部元件的非理想性,例如整流二極管的正向壓降和電容的充放電過程等,都會導致直流電源輸出疊加交流電壓成分,形成紋波電壓。

  紋波電壓的存在會帶來以下危害:

  影響電路的穩定性:紋波電壓會影響電路的正常工作,例如音頻放大器中的紋波電壓會造成背景噪音,電源電路中的紋波電壓會影響數字電路的邏輯判斷。

  降低電路效率:紋波電壓會導致功率損耗,降低電路的效率。

  損壞電路元件:大幅度的紋波電壓甚至可能損壞敏感的電子元件。

  二、泰克示波器測量紋波電壓的步驟

  1.連接電源和示波器:將待測直流電源的輸出端連接到泰克示波器的通道1,連接方式可以使用探頭或夾子。

  2.設置示波器通道:

  選擇合適的通道耦合方式:對于紋波電壓測量,一般選擇交流耦合(AC Coupling)模式,可以濾除直流成分,只顯示交流紋波。

  選擇合適的垂直刻度:根據紋波電壓的大小選擇合適的垂直刻度,例如1 mV/div,10 mV/div等。

  選擇合適的水平刻度:根據紋波頻率選擇合適的水平刻度,例如1 ms/div,100μs/div等。

  3.調整觸發模式:為了捕捉到紋波電壓的細節,選擇自動觸發(Auto Trigger)模式,或者根據紋波頻率選擇合適的觸發方式。

  4.觀察波形并進行測量:在示波器屏幕上觀察波形,使用示波器的測量功能,例如峰峰值測量、周期測量、頻率測量等,獲得紋波電壓的具體信息。

  三、泰克示波器測量紋波電壓的常見技巧

  使用探頭進行測量:探頭可以有效地降低測量誤差,提高測量精度。

  調整探頭補償:為了確保測量結果準確,需要對探頭進行補償,消除探頭自身帶來的誤差。

  使用數學運算:示波器具有數學運算功能,例如可以利用平均值運算去除紋波電壓,方便觀察直流電壓值。

  利用頻譜分析:利用泰克示波器的頻譜分析功能可以觀察紋波電壓的頻率特性,分析紋波電壓的來源。

  四、實際案例

  案例一:測量電源的紋波電壓

  使用泰克示波器測量一個直流電源的輸出紋波電壓,電源輸出電壓為5V,測量結果顯示紋波電壓峰峰值為50 mV,紋波頻率為100 Hz。

  案例二:測量音頻放大器的紋波電壓

  使用泰克示波器測量音頻放大器的輸出紋波電壓,發現紋波電壓峰峰值為20 mV,紋波頻率為1 kHz。這個紋波電壓會導致音頻放大器輸出出現明顯的噪音,需要進一步分析原因并采取措施降低紋波電壓。

泰克示波器測紋波電壓怎么測(圖2)

  使用泰克示波器可以有效地測量紋波電壓,本文介紹了使用泰克示波器測量紋波電壓的方法和技巧,以及實際案例,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
