是德任意波形發生器測信號的頻譜參數

發布日期:2024-09-06 17:02:47         瀏覽數:

  是德科技(Keysight)作為全球領先的電子測量?jī)x器供應商,其任意波形發生器(AWG)在各種信號測試應用中扮演著至關重要的角色。AWG能夠產生各種波形,包括正弦波、方波、三角波、脈沖波等,并且可以對其進行任意調制,因此廣泛應用于通信、雷達、電子戰等領域。

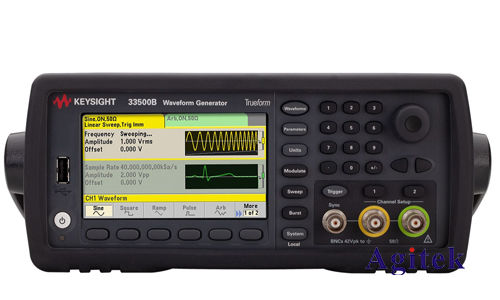

是德任意波形發生器測信號的頻譜參數(圖1)

  在實際應用中,信號的頻譜參數是評估信號質量的重要指標,常見的頻譜參數包括:

  頻率響應:是指信號在不同頻率下的幅度響應,通常用頻率響應曲線表示。

  帶寬:是指信號功率譜密度大于某個特定閾值的頻率范圍。

  諧波失真:是指信號中除基波頻率之外的諧波成分的大小。

  信噪比(SNR):是指信號功率與噪聲功率的比值,用于衡量信號的純凈程度。

  載波泄露:是指信號頻譜中出現在載波頻率之外的能量,通常由非線性放大引起的。

  利用是德科技任意波形發生器進行信號頻譜參數測試的步驟如下:

  1.連接設備:將AWG與頻譜分析儀(SA)連接,并根據具體測試需求選擇合適的連接方式。

  2.設置AWG:在AWG上配置所需信號參數,包括波形類型、頻率、幅度、調制方式等。

  3.設置SA:在SA上設置合適的掃描范圍、分辨率帶寬、平均時間等參數。

  4.進行測試:啟動AWG產生信號,并使用SA進行頻譜分析。

  5.分析結果:根據SA的顯示結果,分析信號的頻譜參數,如頻率響應、帶寬、諧波失真、信噪比等。

  以下是一些利用是德科技AWG進行頻譜參數測試的注意事項:

  確保AWG的輸出功率和SA的輸入范圍匹配,避免信號過載或不足。

  選擇合適的SA掃描范圍和分辨率帶寬,以保證測試結果的準確性。

  注意環境噪聲的影響,必要時采用屏蔽或其他措施減小噪聲干擾。

  使用示波器或其他儀器進行輔助測量,以驗證測試結果的可靠性。

  實例分析:

  例如,我們可以利用是德科技AWG和SA測試一個正弦波信號的頻譜參數。首先,在AWG上配置正弦波信號的頻率、幅度和相位。然后,在SA上設置合適的掃描范圍、分辨率帶寬等參數。啟動AWG產生正弦波信號,并使用SA進行頻譜分析。在SA的顯示結果中,我們可以看到信號的基波頻率、諧波成分、噪聲水平等信息。通過分析這些信息,我們可以評估正弦波信號的頻譜參數,如諧波失真、信噪比等。

  其他相關測試方法:

  除了使用AWG和SA進行頻譜參數測試之外,還有其他一些方法可以用于信號頻譜參數的測量,例如:

  使用網絡分析儀測量信號的頻率響應和相位響應。

  使用矢量網絡分析儀測量信號的幅度、相位和阻抗。

  使用信號發生器和示波器進行時域分析,并根據時域波形計算信號的頻譜參數。

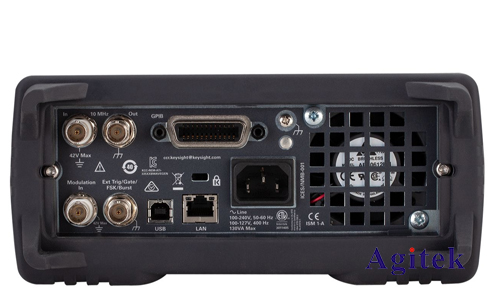

是德任意波形發生器測信號的頻譜參數(圖2)

  是德科技任意波形發生器能夠提供精確的信號頻譜參數測試,在各種信號測試應用中扮演著至關重要的角色。本文詳細解析了頻譜分析原理,常見頻譜參數定義,測試步驟及注意事項,并結合實例闡述如何利用是德科技儀器進行精確的信號頻譜參數測試。隨著技術的不斷發展,信號頻譜參數測試方法也將不斷進步,為信號測試領域帶來更多創新和應用,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
