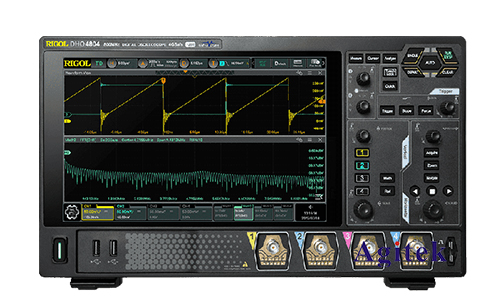

在電子工程領域，脈沖信號的測量是一項常見而重要的任務。普源DHO4204示波器以其出色的性能和精準的測量能力，成為工程師們的得力助手。那么，如何使用普源DHO4204示波器來測量脈沖信號呢？下面就為大家詳細介紹。

　　一、準備工作

　　在開始測量之前，我們需要先做好以下準備工作：

　　1.確保普源DHO4204示波器處于正常工作狀態，連接好電源并進行必要的預熱。

　　2.準備好待測的脈沖信號源，可以是實際的電路產生的脈沖信號，也可以是信號發生器輸出的脈沖信號。

　　3.根據脈沖信號的特點和測量要求，選擇合適的探頭。普源DHO4204示波器通常配備多種探頭可供選擇，如無源探頭、有源探頭等。

　　二、設置示波器參數

　　1.垂直系統設置

　　-調整垂直靈敏度：根據脈沖信號的幅度大小，選擇合適的垂直靈敏度檔位，使脈沖信號在示波器屏幕上顯示得清晰可見，同時避免信號過大導致屏幕飽和或信號過小難以觀察。

　　-設置垂直位移：通過垂直位移旋鈕，將脈沖信號調整到屏幕的合適位置，以便更好地觀察和測量。

　　2.水平系統設置

　　-選擇合適的時間基準：根據脈沖信號的頻率和周期，選擇適當的時間基準檔位，使脈沖信號在水平方向上能夠完整地顯示在屏幕上。對于高頻脈沖信號，需要選擇較小的時間基準；對于低頻脈沖信號，則可以選擇較大的時間基準。

　　-設置水平位移：通過水平位移旋鈕，調整脈沖信號在水平方向上的位置，以便與其他信號進行對比或同步觀察。

　　3.觸發系統設置

　　-選擇觸發類型：對于脈沖信號的測量，通常可以選擇邊沿觸發或脈沖觸發。邊沿觸發適用于檢測脈沖信號的上升沿或下降沿；脈沖觸發則可以根據脈沖的寬度、幅度等參數進行觸發。

　　-調整觸發電平：將觸發電平設置在脈沖信號的穩定部分，確保示波器能夠穩定地觸發并顯示脈沖信號?？梢酝ㄟ^旋轉觸發電平旋鈕或使用自動觸發功能來調整觸發電平。

　　-設置觸發模式：根據測量需求，選擇合適的觸發模式，如自動觸發、正常觸發或單次觸發。自動觸發模式下，示波器會自動尋找觸發信號并顯示波形；正常觸發模式下，示波器只有在滿足觸發條件時才會顯示波形；單次觸發模式則用于捕獲單個脈沖信號。

　　三、連接探頭并測量脈沖信號

　　1.將探頭連接到普源DHO4204示波器的輸入通道上，并將探頭的接地夾連接到信號源的地線上。

　　2.將探頭的探針接觸到待測脈沖信號的測試點上。注意保持探頭與測試點之間的良好接觸，以確保測量的準確性。

　　3.觀察示波器屏幕上顯示的脈沖信號波形?？梢酝ㄟ^調整垂直和水平系統的參數，以及觸發系統的設置，使脈沖信號的波形更加清晰、穩定。

　　四、分析脈沖信號參數

　　1.測量脈沖幅度：使用示波器的垂直測量功能，測量脈沖信號的峰峰值電壓或幅度。可以通過讀取示波器屏幕上的刻度值或使用自動測量功能來獲取脈沖幅度的數值。

　　2.測量脈沖寬度：使用示波器的水平測量功能，測量脈沖信號的寬度?？梢赃x擇脈沖的上升沿到下降沿之間的時間間隔作為脈沖寬度，也可以根據具體需求選擇其他定義的脈沖寬度。

　　3.測量脈沖頻率：通過觀察示波器屏幕上顯示的脈沖信號波形，可以估算出脈沖信號的頻率。也可以使用示波器的頻率測量功能，直接讀取脈沖信號的頻率數值。

　　4.分析脈沖形狀：觀察脈沖信號的波形形狀，判斷其是否符合預期。如果脈沖信號存在失真、噪聲或其他異常情況，可以進一步分析原因，并采取相應的措施進行改善。

　　五、注意事項

　　1.在測量脈沖信號時，要注意探頭的選擇和使用。不同類型的探頭具有不同的帶寬、輸入阻抗和衰減比等參數，應根據脈沖信號的特點和測量要求選擇合適的探頭。

　　2.保持示波器和探頭的良好接地，以減少噪聲和干擾。避免將示波器和探頭放置在靠近強磁場、強電場或其他干擾源的地方。

　　3.在調整示波器參數時，要注意避免過度調整導致信號失真或測量不準確?？梢韵冗M行初步的設置，然后根據實際情況進行微調，以獲得**的測量效果。

　　4.對于高頻率、高幅度的脈沖信號，要注意示波器的帶寬和輸入電壓范圍，避免超出示波器的測量能力而損壞儀器。

　　總之，使用普源DHO4204示波器測量脈沖信號需要掌握一定的技巧和方法。通過正確設置示波器參數、選擇合適的探頭并進行準確的測量和分析，可以有效地獲取脈沖信號的關鍵參數，為電子工程設計和調試提供有力的支持，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
