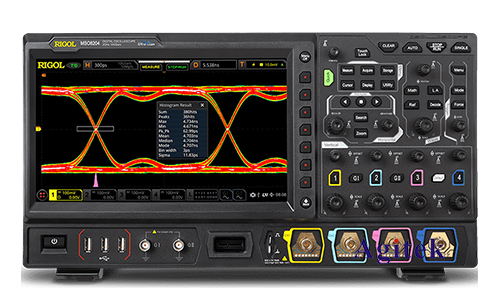

普源示波器是實驗室中常用的電子測量?jī)x器之一，其電壓范圍調節是信號觀測的關鍵步驟。正確設置電壓范圍能夠確保信號完整地顯示在屏幕上，避免信號失真或無法觀測。本文將以普源示波器為例，詳細介紹如何調節電壓范圍，并結合實例幫助用戶更好地理解操作方法。

　　一、了解示波器電壓范圍概念

　　示波器的電壓范圍是指其所能顯示的信號電壓范圍。例如，一臺示波器的電壓范圍為10mV/div-10V/div，意味著它可以顯示從10毫伏到10伏的信號。電壓范圍的調節可以通過旋鈕或按鍵進行，通常以每格電壓(V/div)為單位。

　　二、普源示波器電壓范圍調節步驟

　　以普源示波器為例，其電壓范圍調節步驟如下：

　　1.選擇通道:首先，選擇需要調節電壓范圍的通道，通常可以通過通道選擇按鈕進行切換。

　　2.調整電壓范圍旋鈕:找到對應通道的電壓范圍旋鈕，并將其旋轉到合適的刻度。不同型號的示波器旋鈕位置可能會有所不同，請參考示波器說明書。

　　3.觀察屏幕:調節電壓范圍后，觀察屏幕上的信號波形。如果信號顯示完整，且波形清晰，則說明電壓范圍設置正確。如果信號顯示不完整或失真，則需要繼續調整電壓范圍。

　　三、常見電壓范圍調節技巧

　　1.觀察信號幅度:在調節電壓范圍之前，可以通過觀察信號幅度來預估合適的范圍。例如，如果信號幅度約為1伏，可以將電壓范圍設置為1V/div。

　　2.以1/2或2倍為單位調整:在調節電壓范圍時，建議以1/2或2倍為單位進行調整，這樣更容易找到**的顯示效果。例如，如果當前電壓范圍為1V/div，可以將其調整為0.5V/div或2V/div。

　　3.使用自動設置功能:一些普源示波器具備自動設置功能，可以自動調節電壓范圍和時間基準，方便用戶快速觀測信號。

　　四、實例講解

　　假設現在需要觀測一個幅度約為500mV的方波信號。以下步驟可以幫助您正確調節電壓范圍：

　　1.選擇通道1，將電壓范圍設置為1V/div。

　　2.連接信號源，觀察屏幕上的信號波形。

　　3.由于信號幅度為500mV，而當前電壓范圍為1V/div，信號只占屏幕高度的一半。

　　4.將電壓范圍調整為500mV/div，此時信號將占據屏幕的全部高度，顯示更加清晰。

　　五、注意事項

　　1.在調節電壓范圍時，應注意信號的頻率和幅度。對于高頻信號，需要選擇較小的電壓范圍以避免失真。

　　2.不同型號的示波器可能擁有不同的調節方法，請參考示波器說明書進行操作。

　　正確調節普源示波器的電壓范圍是信號觀測的關鍵，掌握相關技巧能夠提升示波器使用效率。希望本文能夠幫助您更好地理解和掌握電壓范圍調節方法，提高您的信號觀測能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
