是德示波器如何設置參考時鐘

發布日期:2024-07-31 15:42:32         瀏覽數:

  Keysight示波器作為一款高性能的測試儀器,其參考時鐘設置對準確測量和分析至關重要。參考時鐘是示波器用來同步和測量信號的關鍵參考信號,它決定著示波器內部時鐘的精度和穩定性,進而影響著信號測量和分析的準確性。本文將詳細介紹Keysight示波器參考時鐘設置方法,并結合實際應用場景解釋不同參數設置對測量結果的影響。

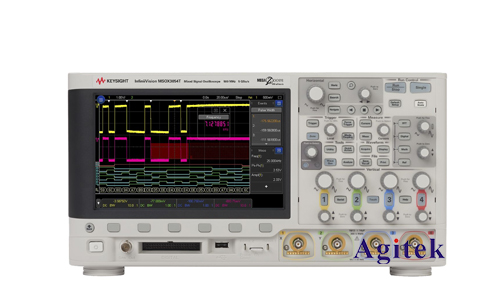

是德示波器如何設置參考時鐘(圖1)

  一、參考時鐘類型

  Keysight示波器支持多種參考時鐘類型,包括:

  內部參考時鐘:由示波器自身產生,通常用于一般測量場景,適用于對時鐘精度要求不高的應用。

  外部參考時鐘:通過外部信號源提供,通常用于對時鐘精度要求較高或需要進行相位同步的測量場景,例如信號完整性測試和時序分析。

  鎖相環(PLL)參考時鐘:通過內部PLL產生,可以對外部參考時鐘進行倍頻或分頻,并實現相位調整,適用于需要精確控制參考時鐘頻率和相位的應用場景。

  二、參考時鐘設置步驟

  1.選擇參考時鐘源:

  在示波器界面上找到"參考時鐘"或"時鐘"設置選項,選擇合適的參考時鐘源,例如內部參考時鐘、外部參考時鐘或PLL參考時鐘。

  如果選擇外部參考時鐘,需要連接外部信號源到示波器的參考時鐘輸入端口。

  2.設置參考時鐘頻率:

  根據測量需求選擇合適的參考時鐘頻率。

  對于內部參考時鐘,可以通過示波器界面上的菜單選擇合適的頻率。

  對于外部參考時鐘,可以通過示波器界面上的菜單或外部信號源自身設置頻率。

  對于PLL參考時鐘,可以通過示波器界面上的菜單設置倍頻或分頻參數,從而獲得所需的頻率。

  3.設置參考時鐘相位:

  對于外部參考時鐘或PLL參考時鐘,可以通過示波器界面上的菜單調節參考時鐘的相位。

  相位調整可以用于對齊參考時鐘和待測信號,從而獲得更準確的測量結果。

  4.設置參考時鐘延遲:

  對于外部參考時鐘或PLL參考時鐘,可以通過示波器界面上的菜單設置參考時鐘的延遲。

  延遲調整可以用于補償參考時鐘和待測信號之間的傳輸延遲,從而獲得更準確的測量結果。

  三、參考時鐘設置對測量結果的影響

  頻率:參考時鐘頻率決定著示波器的采樣率,更高的頻率可以獲得更高的采樣率,從而提高信號的時域分辨率。

  相位:參考時鐘的相位決定著示波器對信號的時序測量精度,精確的相位調整可以提高時序測量的準確性。

  延遲:參考時鐘的延遲會影響對信號的時序測量精度,合理的延遲設置可以補償傳輸延遲,提高時序測量的準確性。

  四、應用場景

  信號完整性測試:參考時鐘設置對信號完整性測試至關重要。精確的參考時鐘可以確保信號完整性測試的準確性,例如測量信號上升時間、下降時間、抖動等參數。

  時序分析:對于時序分析,參考時鐘設置需要滿足時序分析的要求,例如確保參考時鐘頻率滿足測試需求,并確保參考時鐘相位與待測信號相位一致。

是德示波器如何設置參考時鐘(圖2)

  參考時鐘設置是Keysight示波器的重要參數,正確的參考時鐘設置可以提高測量精度,確保測試結果的可靠性。用戶需要根據實際應用場景選擇合適的參考時鐘類型、頻率、相位和延遲,以獲得**的測試效果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
