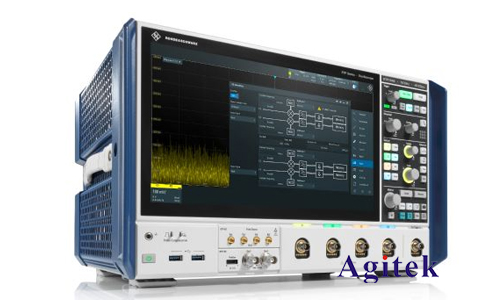

在電子工程領域，示波器是不可或缺的測量工具，它能夠?qū)r(shí)間域內的電信號以圖形化的形式展現出來，為工程師提供直觀的信號信息，幫助他們分析和診斷電路問題。而羅德與施瓦茨作為全球領先的測試與測量設備制造商，其示波器以高精度、高性能和功能豐富而聞名。

　　那么，羅德與施瓦茨示波器是如何將復雜的模擬信號轉化為屏幕上清晰可見的波形的呢？這背后的秘密在于信號的數字化過程。

　　1.采樣：將連續信號轉化為離散數據

　　模擬信號是連續變化的，而數字信號則是離散的。為了將模擬信號轉化為數字信號，示波器首先需要對其進行采樣，即在一定的時間間隔內對信號進行測量，獲取一系列離散的樣本點。

　　采樣速率決定了示波器所能捕捉到的信號變化細節。更高的采樣速率能夠捕捉到更快的信號變化，從而提供更精確的波形信息。羅德與施瓦茨示波器通常擁有極高的采樣速率，例如高達幾十吉赫茲，可以輕松捕捉到高速數字信號。

　　2.量化：將樣本點轉化為數字值

　　采樣后，每個樣本點都需要被量化為一個數字值，以方便存儲和處理。量化過程將每個樣本點映射到一個有限的數字范圍內，這個范圍通常被稱為量化級別。

　　量化精度決定了示波器所能分辨的信號幅度細節。更高的量化精度能夠提供更精細的波形，更準確地反映信號的真實形態。羅德與施瓦茨示波器通常采用高精度ADC（模數轉換器），可以將樣本點量化為非常精細的數字值。

　　3.存儲：將數字?jǐn)?shù)據保存以供后續處理

　　經過采樣和量化后，數字化的信號數據被存儲在示波器的內存中。現代示波器通常擁有大容量的內存，可以存儲大量的采樣數據，便于后續分析和回放。

　　4.顯示：將數字?jǐn)?shù)據還原為圖形化波形

　　最后，示波器將存儲的數字?jǐn)?shù)據解析并轉換為圖形化的波形，顯示在屏幕上。為了方便觀察，示波器還提供了多種波形顯示模式，例如：

　　實時顯示：將實時采集到的信號數據以圖形化形式顯示出來，可以實時觀察信號的變化。

　　歷史顯示：將存儲的信號數據以圖形化形式顯示出來，可以回放和分析之前的信號信息。

　　頻譜顯示：將信號進行傅里葉變換，以頻譜圖的形式顯示信號的頻率成分。

　　羅德與施瓦茨示波器通過一系列復雜的數字化過程，將模擬信號轉化為數字信號，并最終以直觀的波形形式顯示出來。這個過程涉及采樣、量化、存儲和顯示等關鍵環節，而采樣速率、量化精度和內存容量是影響示波器性能的關鍵指標，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
