普源示波器怎么顯示晶振

發布日期:2024-07-12 16:43:08         瀏覽數:

  晶振,即石英晶體諧振器,是現代電子設備中不可或缺的計時元件。在各種電路板中,晶振通常被用來提供穩定的時鐘信號。為了觀察晶振的工作狀態,驗證其頻率和波形,使用示波器進行測試是必不可少的。本文將以普源示波器為例,詳細介紹如何顯示晶振信號,并提供一些常見的操作技巧和問題解答。

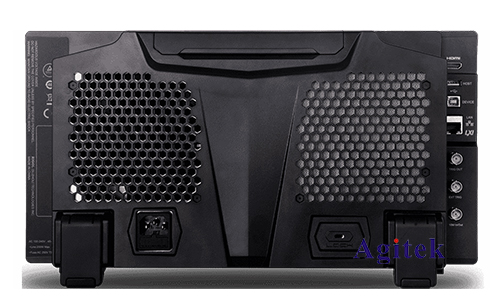

普源示波器怎么顯示晶振(圖1)

  一、準備工作

  1.連接示波器和被測電路:

  將示波器的探頭連接到電路板上的晶振引腳。通常,晶振有兩個引腳,分別對應輸入和輸出信號。

  選擇合適的探頭阻抗,一般情況下,1x探頭阻抗最為常用。

  2.設置示波器參數:

  通道選擇:將探頭連接的通道設置為示波器的通道1或通道2。

  耦合方式:選擇DC耦合模式,以確保能夠觀察到晶振信號的直流分量。

  時間刻度:根據晶振頻率選擇合適的時間刻度,以確保能夠完整地觀察到一個周期或多個周期的波形。通常,晶振頻率在幾兆赫茲到幾十兆赫茲之間,因此時間刻度應設置在毫秒或微秒級別。

  電壓刻度:根據晶振信號的幅度選擇合適的電壓刻度,以確保能夠清晰地觀察到信號波形。

  3.觸發設置:

  觸發源:選擇通道1或通道2作為觸發源,即根據晶振信號的上升沿或下降沿觸發示波器掃描。

  觸發模式:選擇邊沿觸發模式,以確保示波器能夠穩定地捕捉到晶振信號。

  觸發電平:設置合適的觸發電平,以確保示波器能夠在合適的電壓位置觸發掃描。

  二、顯示晶振信號

  完成以上設置后,即可在示波器屏幕上觀察到晶振信號波形。需要注意的是,晶振信號通常是方波,其波形應呈現出清晰的上升沿和下降沿,并且頻率應該與晶振的標稱頻率一致。

  三、測量晶振頻率

  1.使用示波器的頻率測量功能:

  選中示波器屏幕上顯示的晶振信號波形。

  使用示波器上的頻率測量功能,即可在屏幕上顯示出該信號的頻率值。

  2.利用時間刻度計算頻率:

  觀察波形,確定一個完整周期的時長。

  通過時間刻度,計算出該周期的具體時間長度。

  使用公式頻率=1/周期時長,即可得到晶振頻率。

  四、常見問題解答

  1.示波器上無法顯示晶振信號:

  檢查探頭連接是否牢固。

  檢查示波器通道設置是否正確,例如耦合方式、時間刻度和電壓刻度。

  檢查電路板上的晶振是否工作正常。

  檢查晶振的頻率是否在示波器的帶寬范圍內。

  2.示波器上顯示的波形不穩定:

  檢查觸發設置是否正確,例如觸發源、觸發模式和觸發電平。

  降低時間刻度,以便能夠更清晰地觀察到波形。

  3.測量得到的頻率與晶振標稱頻率不一致:

  檢查晶振是否老化或損壞。

  檢查電路板上的其他元件是否會影響晶振的頻率。

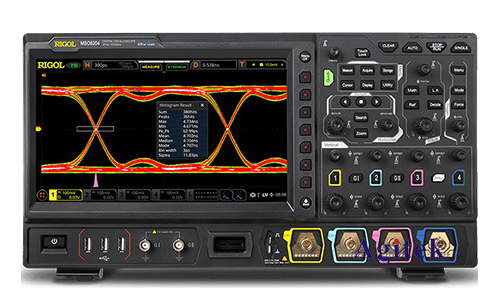

普源示波器怎么顯示晶振(圖2)

  使用普源示波器顯示晶振信號,是驗證其工作狀態、測量其頻率和分析其波形的常用方法。通過本文提供的詳細步驟和常見問題解答,用戶可以輕松掌握晶振信號的測量與分析技巧,提高電路調試效率。
