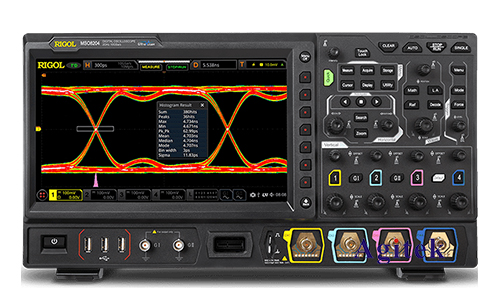

普源示波器作為一款功能強大的電子測量儀器，在科研、教學和工業領域得到了廣泛應用。掌握示波器的使用技巧，能夠幫助用戶準確地觀測和分析各種信號，從而進行故障診斷、電路調試、參數測量等工作。本文將從入門到精通，詳細介紹如何使用普源示波器觀測信號。

　　一、示波器基本操作

　　1.連接被測信號:將被測信號連接到示波器的通道輸入端。需要注意信號的類型、電壓范圍以及接地方式，并選擇合適的探頭和連接線。

　　2.設置時間刻度和電壓刻度:通過調整時間刻度旋鈕和電壓刻度旋鈕，將信號波形顯示在屏幕上，并確保信號波形完整且清晰。

　　3.設置觸發條件:觸發功能可以讓示波器只在滿足特定條件時才捕獲信號，從而方便觀測特定時刻的信號。常用的觸發模式包括邊沿觸發、斜率觸發和脈沖寬度觸發等。

　　4.調整垂直和水平位置:通過調節垂直和水平位置旋鈕，可以將信號波形調整到屏幕的中心位置，以便更好地觀察。

　　5.使用測量功能:普源示波器通常提供多種測量功能，包括電壓、頻率、占空比、周期、相位等。用戶可以通過相應的按鈕或菜單選擇所需的測量功能，并觀察測量結果。

　　二、常見信號觀測技巧

　　1.觀察信號波形:通過觀察信號波形，可以了解信號的幅值、頻率、周期、相位等信息，從而判斷信號的性質、狀態以及是否存在異常。

　　2.使用光標測量:通過移動光標，可以精確測量信號的特定點的時間和電壓值。

　　3.使用數學運算:普源示波器通常支持?jǐn)?shù)學運算功能，例如加減乘除、積分、微分等。用戶可以利用這些功能對信號進行處理，以便更好地分析信號特征。

　　4.使用數據記錄功能:普源示波器支持將信號數據記錄到存儲器中，以便后續分析。用戶可以將數據導出為文本文件或波形文件，方便進一步處理和分析。

　　三、高級功能應用

　　1.頻譜分析:普源示波器通常具備頻譜分析功能，可以將時域信號轉換成頻域信號，觀察信號的頻率成分和功率譜密度。

　　2.FFT分析:FFT分析可以將信號分解成不同頻率的正弦波，幫助用戶了解信號的頻率特性和諧波成分。

　　3.協議分析:一些普源示波器支持協議分析功能，可以分析常見的通信協議，例如串行通信、并行通信、網絡通信等，幫助用戶調試通信電路和分析通信數據。

　　4.自動測量和分析:普源示波器通常支持自動測量和分析功能，可以自動測量信號的各種參數，并生成分析報告，方便用戶快速分析信號。

　　四、常見問題解答

　　1.如何選擇合適的探頭？

　　選擇探頭時需要考慮被測信號的電壓范圍、頻率范圍、阻抗等因素，并根據實際需求選擇合適的探頭。

　　2.如何消除信號噪聲？

　　可以通過選擇合適的探頭、接地方式、屏蔽線纜等方法減少信號噪聲。

　　3.如何使用示波器進行故障診斷？

　　可以通過觀察信號波形、測量信號參數、分析信號頻率等方法進行故障診斷。

　　本文詳細介紹了如何使用普源示波器觀測信號，涵蓋了從基本操作到高級功能的各個方面。通過學習本文內容，用戶可以快速掌握示波器操作技巧，提高信號分析能力，為科學研究、工程應用和技術學習提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
