泰克TBS1052C示波器測交流電

發布日期:2024-06-27 17:17:21         瀏覽數:

  泰克TBS1052C示波器是一款功能強大的數字存儲示波器,它具有多種功能和特性,使其成為測量和分析各種信號,包括交流電的理想工具。本文將詳細介紹如何使用泰克TBS1052C示波器測量交流電,以及如何利用其提供的功能來分析和理解交流電信號。

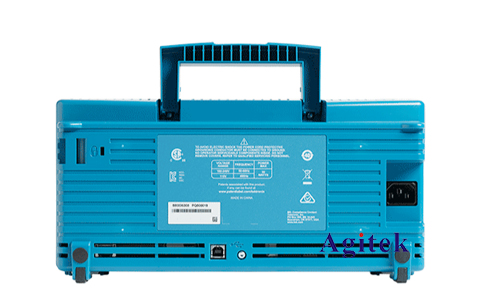

泰克TBS1052C示波器測交流電(圖1)

  儀器準備

  在開始測量交流電之前,需要準備以下儀器和材料:

  泰克TBS1052C示波器

  測試探頭:建議使用高帶寬、低電容的探頭,例如泰克的TPP0030探頭。

  待測交流電源:可以是家用電源插座、電池組、信號發生器等。

  安全措施:在連接示波器和待測電路之前,必須確保安全措施到位,例如斷開電源或使用隔離變壓器。

  連接示波器

  1.選擇合適的通道:泰克TBS1052C示波器擁有兩個通道,可以選擇其中一個通道來連接交流電信號。

  2.連接探頭:將探頭的“地”端連接到電源的“地”端,探頭的“信號”端連接到待測交流電的“火線”或“零線”。

  3.設置探頭衰減比:根據探頭的類型和交流電壓的大小,設置探頭的衰減比。例如,如果探頭衰減比為1:10,則示波器上的電壓測量結果將乘以10。

  示波器設置

  1.選擇合適的測量模式:泰克TBS1052C示波器支持多種測量模式,例如自動設置、手動設置、波形捕獲等。

  2.設置時基:根據交流電的頻率,設置合適的時基。例如,對于50Hz的交流電,可以使用10ms/div的時基。

  3.設置垂直比例:根據交流電的電壓幅值,設置合適的垂直比例。例如,對于220V的交流電,可以使用100V/div的垂直比例。

  4.觸發設置:根據交流電的特性,設置合適的觸發方式。例如,可以使用邊沿觸發或斜率觸發來捕獲交流電波形。

  測量交流電參數

  泰克TBS1052C示波器可以測量多種交流電參數,包括:

  頻率(f):通過觀察波形的周期并計算其倒數,可以獲得交流電的頻率。

  峰值電壓(Vp):指交流電信號波形的最高點到零電平之間的電壓值。

  峰峰值電壓(Vpp):指交流電信號波形的最高點到最低點之間的電壓值,等于兩個峰值電壓之和。

  有效值電壓(Vrms):指交流電信號的有效電壓,它是根據電流的熱效應來定義的,等于峰值電壓的0.707倍。

  相位角(θ):指交流電信號相對于參考信號的相位差。

  數據分析

  通過示波器觀察到的交流電波形,可以進行以下數據分析:

  波形形狀:觀察波形是否為理想的正弦波,是否存在畸變或噪聲。

  頻率穩定性:觀察頻率是否穩定,是否存在頻率漂移。

  電壓穩定性:觀察電壓幅值是否穩定,是否存在電壓波動。

  相位關系:如果測量多個交流電信號,觀察它們的相位關系。

  應用案例

  泰克TBS1052C示波器可以廣泛應用于以下領域:

  電力電子:測量和分析電力電子設備中的各種交流電信號,例如直流電源、逆變器、變頻器等。

  電機控制:測量和分析電機驅動電路中的交流電信號,例如電機電流、電壓、速度等。

  通信工程:測量和分析通信系統中的交流電信號,例如調制信號、載波信號、噪聲等。

  音頻工程:測量和分析音頻信號,例如音樂、語音、噪聲等。

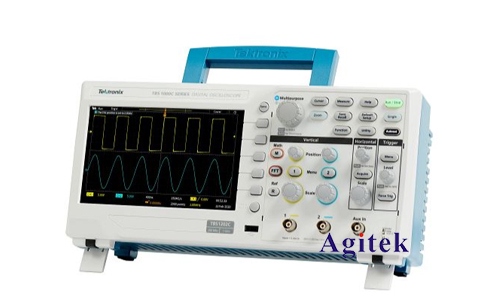

泰克TBS1052C示波器測交流電(圖2)

  泰克TBS1052C示波器是一款功能強大的測量工具,它可以幫助工程師和技術人員有效地測量和分析各種交流電信號。通過正確地使用示波器和其提供的功能,可以獲得準確可靠的測量結果,從而更好地理解和控制交流電信號,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
