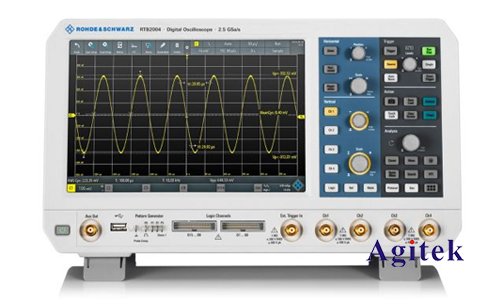

羅德與施瓦茨RTB2004示波器是一款功能強大且用途廣泛的儀器，適用于各種電子電路和系統的測量任務。其高帶寬、高采樣率和多功能性使其成為測量電流波形的理想選擇。本文將詳細介紹如何使用RTB2004示波器測量電流波形，并探討相關設置、技巧和注意事項。

　　測量電流波形的原理

　　電流波形測量通常利用電阻測量電壓降的方式進行。將一個已知阻值的電阻（稱為電流探頭）串聯在電路中，通過示波器測量該電阻兩端的電壓降，然后根據歐姆定律計算出電流值。

　　使用RTB2004示波器測量電流波形

　　1.連接電流探頭

　　選擇合適的電流探頭，確保其額定電流值符合被測電路的實際電流。

　　將電流探頭串聯在被測電路中，并將探頭的輸出端連接到示波器的通道輸入。

　　2.示波器設置

　　調整示波器的垂直刻度和時間刻度，以確保波形清晰可見。

　　選擇合適的耦合模式，通常使用交流耦合(AC)以濾除直流成分。

　　根據需要設置觸發條件，以便準確地捕捉到所需的波形。

　　3.測量和分析

　　使用示波器的測量工具，例如光標、自動測量功能等，測量電流波形的峰值、有效值、頻率等參數。

　　使用示波器的數學運算功能，對波形進行進一步處理和分析，例如計算平均電流、功率等。

　　注意事項

　　確保電流探頭的連接正確，避免短路或錯誤連接。

　　注意電流探頭的額定電流值，避免超出其測量范圍。

　　使用合適的示波器設置，以獲得準確的測量結果。

　　在進行電流測量時，應注意安全，防止觸電。

　　其他技巧

　　使用示波器的探頭補償功能，消除探頭的寄生電容的影響。

　　使用示波器的平均功能，降低噪聲的影響。

　　使用示波器的保存功能，記錄測量結果。

　　示例應用

　　RTB2004示波器可廣泛應用于各種應用場景，例如：

　　電源測量:測量電源的電流輸出波形，分析其性能指標。

　　電機控制:測量電機控制系統中的電流波形，分析其效率和控制性能。

　　音頻放大器:測量音頻放大器的電流波形，分析其功耗和失真度。

　　羅德與施瓦茨RTB2004示波器是一款功能強大的工具，可以輕松測量電流波形。通過合理設置和使用，用戶可以獲得準確、可靠的測量結果，并進一步分析電路的性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
