一、相位差的定義與意義

　　相位差是指兩個相同頻率的波形之間的相位差異。在實際應用中，相位差是一個重要的參數，它可以反映兩個信號之間的時序關系，影響信號的疊加和傳輸效果。例如，在音頻系統中，兩個揚聲器的相位差會影響聲音的立體感和清晰度；在電力系統中，相位差會影響電機的效率和穩定性。

　　二、泰克示波器觀察相位差的原理

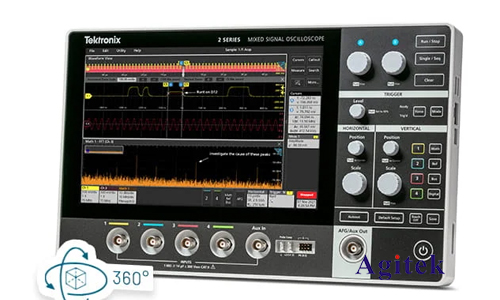

　　泰克示波器是一種常用的信號測量儀器，它可以將信號轉換為圖形，方便觀察信號的波形、頻率、幅度等參數。觀察兩個信號之間的相位差，需要利用泰克示波器的雙通道功能，將兩個信號分別輸入到不同的通道，然后在屏幕上同時顯示兩個波形。

　　三、泰克示波器觀察相位差的步驟

　　1.連接信號源：將兩個信號源分別連接到示波器的CH1和CH2通道。

　　2.選擇合適的量程：調整示波器的量程，確保兩個信號的波形清晰可見。

　　3.觸發設置：選擇合適的觸發源和觸發電平，確保兩個波形穩定且同步。

　　4.調整時間基準：調整時間基準，將兩個波形的完整周期顯示在屏幕上。

　　5.測量相位差：利用示波器內置的測量功能，可以測量兩個信號之間的相位差。常用的測量方法包括：

　　時間延遲法：測量兩個波形對應點之間的水平距離，然后根據時間基準計算時間延遲。

　　相位角法：測量兩個波形對應點之間的垂直距離，然后根據波形的幅度和周期計算相位角。

　　四、泰克示波器觀察相位差的技巧

　　1.使用耦合功能：使用示波器的耦合功能，可以消除信號中的直流成分，提高相位差測量精度。

　　2.使用延遲功能：使用示波器的延遲功能，可以使兩個波形更好地對齊，便于觀察和測量相位差。

　　3.使用光標功能：使用示波器的光標功能，可以精確測量兩個波形的對應點之間的距離，提高測量精度。

　　4.選擇合適的測量方法：不同的測量方法適用于不同的情況，應根據實際情況選擇合適的測量方法。

　　5.注意示波器的時間基準：確保時間基準足夠精確，才能保證相位差測量的準確性。

　　五、相位差測量結果的分析

　　1.相位差的正負：相位差可以是正值或負值，正值表示一個信號領先另一個信號，負值表示一個信號滯后另一個信號。

　　2.相位差的單位：相位差的單位通常為度或弧度。

　　3.相位差與頻率的關系：相位差會隨著頻率的變化而變化。

　　使用泰克示波器觀察相位差是一個常用的信號測量技術，它可以幫助我們了解兩個信號之間的時序關系，并分析信號的傳輸和疊加效果。掌握泰克示波器觀察相位差的方法，對于電氣工程師、電子工程師、音頻工程師等專業人士來說，具有重要的實踐意義，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
