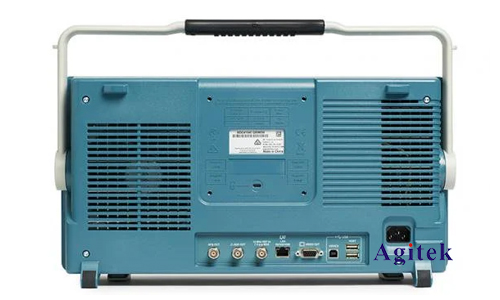

泰克MDO4054C示波器是一款功能強大的儀器，能夠滿足各種電子電路設計、調試和分析需求。其中，電壓測量是示波器最基本也是最常用的功能之一。本文將詳細介紹使用泰克MDO4054C示波器進行電壓測量的步驟和方法。

　　一、示波器基本操作

　　1.電源連接與啟動:將示波器電源線連接至電源插座，并確保電源開關處于開啟狀態。示波器啟動后，顯示屏?xí)疗鸩@示歡迎界面。

　　2.選擇測量通道:泰克MDO4054C示波器擁有多個測量通道，每個通道都配備獨立的探頭接口。選擇合適的通道并連接相應的探頭。

　　3.設置時間刻度和電壓刻度:時間刻度決定了示波器顯示屏上橫坐標的范圍，電壓刻度則決定了縱坐標的范圍。通過調整旋鈕或使用觸控屏幕，可以根據需要調整時間和電壓的顯示范圍，以便清晰地觀察信號波形。

　　4.觸發設置:觸發設置用于控制示波器采集信號的時機。可以根據信號的特點選擇不同的觸發方式，例如上升沿觸發、下降沿觸發、脈沖寬度觸發等等。

　　二、探頭連接與設置

　　1.選擇合適的探頭:泰克MDO4054C示波器支持多種探頭，包括電壓探頭、電流探頭、邏輯探頭等。根據測量對象選擇合適的探頭類型。

　　2.連接探頭:將探頭的黑色接地線連接至電路的接地端，紅色探頭線連接至待測信號點。

　　3.探頭設置:一些探頭需要進行設置，例如探頭補償、探頭衰減等。可以通過示波器菜單或探頭本身的按鈕進行設置。

　　三、測量電壓

　　1.選擇測量模式:泰克MDO4054C示波器支持多種測量模式，例如自動測量、手動測量等。根據需要選擇合適的測量模式。

　　2.選擇測量參數:在測量模式下，示波器會自動識別信號并顯示電壓、頻率、周期、幅值等參數。也可以手動選擇需要測量的參數。

　　3.查看測量結果:示波器會將測量結果顯示在屏幕上，并可以保存測量數據。

　　四、數據分析

　　泰克MDO4054C示波器內置強大的數據分析功能，可以進行以下操作：

　　1.信號波形查看:示波器可以實時顯示信號波形，并可以通過鼠標放大、縮小、移動等操作進行更詳細的觀察。

　　2.測量參數分析:可以根據測量參數分析信號的頻率、幅值、周期、占空比等特性。

　　3.數學運算:示波器可以對測量到的信號進行數學運算，例如求導、積分、傅里葉變換等。

　　4.數據存儲與導出:可以將測量數據存儲在示波器內部或?qū)С龅诫娔X中，方便后續分析和處理。

　　五、應用案例

　　1.電路調試:使用示波器測量電壓可以幫助工程師快速識別電路中的故障，并進行調試。

　　2.信號分析:示波器可以幫助工程師分析信號的頻率、幅值、相位等特性，并判斷信號的質量。

　　3.科學研究:示波器是科研人員進行科學實驗的重要工具，可以用于測量各種物理量，并進行數據分析。

　　六、注意事項

　　1.安全操作:操作示波器時要注意安全，避免觸碰高壓部分。

　　2.探頭選擇:選擇合適的探頭，并正確連接探頭。

　　3.測量范圍:注意示波器的測量范圍，不要超過探頭的測量范圍。

　　4.接地:確保示波器和測量電路的良好接地。

　　泰克MDO4054C示波器是一款功能強大、操作簡便的儀器，可以輕松實現電壓測量、信號分析等功能，為電子工程師、科研人員以及技術愛好者提供了高效便捷的工具。通過本文的介紹，相信大家能夠更好地了解和應用泰克MDO4054C示波器進行電壓測量，并提升電子電路設計、調試和分析能力，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
