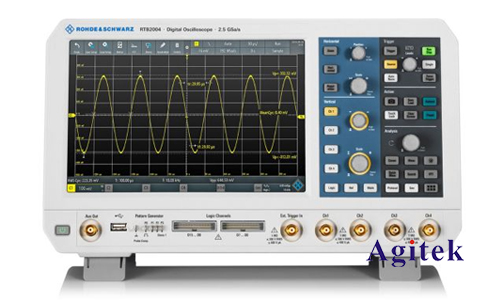

晶振，又稱晶體振蕩器，是電子設備中不可或缺的頻率源。其產生的精確頻率信號，為各種電路提供時鐘信號、參考頻率以及其它計時功能。準確測量晶振的頻率對于確保電子設備的正常工作至關重要。羅德與施瓦茨RTB2004示波器作為一款功能強大的數字示波器，可以精確地測量晶振頻率，并提供豐富的測量功能和分析工具。本文將詳細介紹使用RTB2004示波器測量晶振頻率的方法，并探討如何利用其功能實現更精確和便捷的測量。

　　1.測量原理

　　RTB2004示波器測量晶振頻率的原理基于示波器對信號波形的采樣和分析。示波器通過高速采樣電路，將晶振產生的周期性信號轉換成數字信號，并根據采集到的數據計算信號的頻率。具體來說，示波器通過以下步驟實現測量：

　　信號采集：連接晶振輸出信號至示波器輸入通道，確保信號幅度和阻抗匹配示波器輸入。

　　波形觀察：在示波器屏幕上觀察晶振信號的波形，確認信號是否為理想的正弦波或方波，并觀察其幅度、占空比等參數。

　　頻率測量：使用示波器的頻率測量功能，通過計算兩個相鄰波峰或波谷之間的時間間隔，得到晶振頻率。

　　誤差分析：考慮示波器采樣率、時間基準精度以及信號噪聲等因素，評估測量結果的誤差范圍。

　　2.測量步驟

　　使用RTB2004示波器測量晶振頻率的操作步驟如下：

　　2.1連接晶振和示波器

　　選擇合適的探頭連接至示波器輸入通道。對于晶振信號，通常使用高阻抗探頭以避免對信號造成干擾。

　　連接晶振輸出端至探頭，確保連接牢固。

　　2.2設置示波器參數

　　時間基準：設置合適的時基范圍，以便清晰地觀察晶振信號的波形。通常選擇大于晶振頻率周期的時基。

　　垂直刻度：調整垂直刻度，使晶振信號的波形占據屏幕的大部分，便于觀察和測量。

　　觸發方式：選擇合適的觸發方式，例如邊沿觸發，使示波器穩定地捕獲晶振信號的波形。

　　觸發電平：設置合適的觸發電平，確保示波器能夠在預期的時間點觸發。

　　2.3測量晶振頻率

　　使用示波器的頻率測量功能，在屏幕上選擇測量范圍。

　　選擇合適的測量模式，例如平均值、峰峰值或有效值等。

　　示波器會自動計算并顯示測量結果，即晶振頻率。

　　2.4分析測量結果

　　觀察示波器顯示的波形，確認其是否為理想的正弦波或方波，并觀察其幅度、占空比等參數是否符合預期。

　　檢查測量結果的誤差范圍，評估其是否滿足測量精度要求。

　　分析測量結果可能存在的誤差來源，例如示波器采樣率、時間基準精度、信號噪聲等。

　　3.提高測量精度的方法

　　使用更高采樣率的示波器，可以提高測量精度。

　　使用更精密的時基參考信號，可以降低測量誤差。

　　使用低噪聲探頭，可以減少信號噪聲對測量結果的影響。

　　使用平均值測量模式，可以提高測量結果的穩定性和準確性。

　　使用示波器的頻率計數功能，可以更精確地測量頻率。

　　羅德與施瓦茨RTB2004示波器是一款功能強大且易于使用的數字示波器，可以精確測量晶振頻率。通過本文介紹的測量步驟和提高測量精度的方法，用戶可以方便地進行晶振頻率測量，并獲得準確可靠的測量結果，從而為電子設備的研發和測試提供可靠的保障，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
