作為一名專業工程師，在使用示波器進行測量時，選擇合適的工具和正確的方法至關重要。今天我們將討論如何使用普源（Rigol）DS1102E示波器測量交流電。這款示波器憑借其高性價比和可靠的性能，廣受工程師們的青睞。

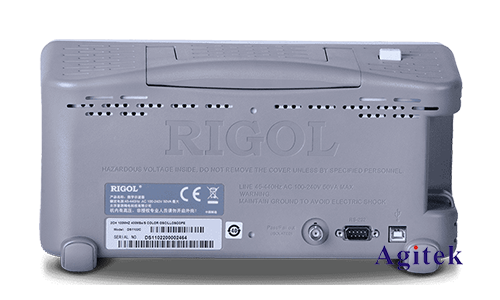

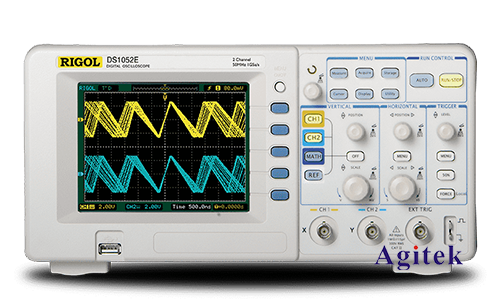

　　1.了解普源DS1102E示波器

　　普源DS1102E是一款雙通道、100 MHz帶寬的數字存儲示波器，具有1 GSa/s的實時采樣率。它擁有豐富的觸發模式、多種波形測量功能和強大的波形記錄與回放功能。這些特點使其在日常電氣和電子工程中的應用變得非常靈活和便捷。

　　2.基礎設置與準備

　　在進行測量之前，我們首先需要完成一些基礎的設置：

　　2.1連接電源和信號

　　將示波器連接到電源，并按下電源按鈕啟動設備。啟動后，您會看到示波器屏幕上的波形顯示界面。然后，使用示波器的探頭（通常為P6100探頭）連接到需要測量的交流電源。確保探頭接地夾正確連接到參考地，這樣可以減少噪聲和干擾。

　　2.2探頭校準

　　探頭校準是非常重要的一步。將探頭連接到示波器前面板上的校準信號輸出端口，校準信號通常為1kHz方波。然后，調整探頭的補償電容，使屏幕上的波形顯示為平直的方波，而不是過沖或下沖的波形。

　　3.設置示波器參數

　　3.1時間基準設置

　　使用時間基準（Time Base）旋鈕調整水平時間刻度，確保能在屏幕上看到完整的波形周期。對于標準50Hz或60Hz的交流電，建議將時間基準設置為5ms/div或10ms/div。

　　3.2電壓刻度設置

　　使用垂直刻度（Voltage Scale）旋鈕調整電壓刻度，使波形的振幅適合屏幕顯示。通常情況下，可以先將電壓刻度設置為10V/div，然后根據實際波形進行細調。

　　3.3觸發設置

　　正確的觸發設置可以使波形穩定地顯示在屏幕上。選擇邊沿觸發模式（Edge Trigger），觸發電平（Trigger Level）設置在交流波形的中間電平附近，這樣可以確保波形在每個周期都能穩定顯示。

　　4.測量交流電參數

　　一旦示波器參數設置完成，我們就可以開始測量交流電的各種參數。

　　4.1峰值電壓（Vp）

　　峰值電壓是交流電的最大瞬時電壓。示波器屏幕上波形的最高點到零點的距離即為峰值電壓。您可以使用示波器的光標功能（Cursor）進行精確測量。

　　4.2峰峰值電壓（Vpp）

　　峰峰值電壓是波形最高點到最低點之間的電壓差。使用示波器的自動測量功能（Measure），選擇Vpp即可自動顯示此參數。

　　4.3有效值電壓（Vrms）

　　有效值電壓是交流電的等效直流電壓。示波器通常也具備自動計算Vrms的功能，通過選擇相應的測量參數，示波器會直接顯示Vrms值。

　　4.4頻率（f）

　　使用示波器的自動測量功能，選擇頻率（Frequency）參數，示波器會根據波形周期自動計算并顯示頻率值。

　　5.波形分析與記錄

　　5.1波形分析

　　普源DS1102E示波器具有多種波形分析功能，如FFT（快速傅里葉變換）分析，可以將時域波形轉換為頻域波形，幫助您分析交流信號中的諧波成分。

　　5.2波形記錄

　　DS1102E示波器具備波形記錄與回放功能，可以將長時間測量的數據記錄下來，方便后續分析。通過USB接口，還可以將波形數據導出到電腦進行更詳細的分析。

　　6.常見問題與解決

　　在使用示波器的過程中，可能會遇到一些常見問題。這里提供一些解決方案：

　　6.1波形不穩定

　　如果波形在屏幕上不穩定，首先檢查觸發設置，確保觸發電平和觸發模式設置正確。如果問題依舊，嘗試調整時間基準和電壓刻度，使波形更加適合屏幕顯示。

　　6.2噪聲干擾

　　如果波形上存在較多噪聲，可以嘗試檢查接地是否良好，確保探頭的接地夾緊固連接。同時，可以啟用示波器的帶寬限制功能（20MHz Bandwidth Limit），以減少高頻噪聲。

　　6.3探頭校準不正確

　　如果波形顯示不正常，可能是探頭未正確校準。重新進行探頭校準，確保波形顯示為平直的方波。

　　使用普源DS1102E示波器測量交流電，操作簡便且功能強大。通過正確的設置和使用，您可以精確地測量和分析交流電的各種參數，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
