在電子工程領域，頻率測量是一項基本且重要的任務。普源示波器（RIGOL）作為一種高性能且易于使用的測試儀器，被廣泛應用于各種頻率測量任務。本文將詳細介紹如何使用普源示波器進行頻率測量，并結合實際操作經驗，為您提供詳細的指導。

　　一、設備準備

　　在開始頻率測量之前，確保以下設備和工具已準備就緒：

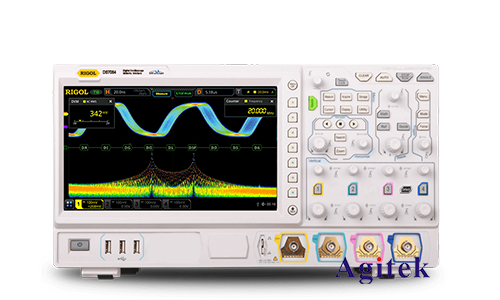

　　1.普源示波器：型號可以是DS1000Z系列、DS2000A系列、DS4000系列等。

　　2.探頭：通常隨示波器附帶，有不同的衰減設置（如10X、1X）。

　　3.被測信號源：如信號發生器、電路輸出端等。

　　二、連接示波器

　　1.探頭連接：將探頭的一端連接到普源示波器的輸入通道（如CH1），另一端連接到被測信號的測試點。確保接地夾正確連接到信號的地線。

　　2.設置探頭衰減：在示波器上設置探頭的衰減比，確保與實際使用的探頭衰減一致（如10X）。

　　三、基本設置

　　1.開機自檢：?jiǎn)?dòng)普源示波器，等待其完成自檢過程，確保設備正常工作。

　　2.選擇通道：選擇連接探頭的輸入通道（如CH1），并將其打開。

　　3.時基設置：調整時基（Time Base）以適應被測信號的周期?？梢酝ㄟ^(guò)旋轉時基旋鈕來縮放或放大波形。

　　4.垂直偏置和靈敏度：調整垂直偏置和靈敏度，使波形在屏幕上清晰可見并適當居中。

　　四、頻率測量

　　方法一：通過示波器的自動測量功能

　　1.自動測量功能：普源示波器提供了自動測量功能，可以直接顯示信號的頻率。按下示波器面板上的“Measure”按鈕，進入測量菜單。

　　2.選擇頻率測量：在測量菜單中，選擇“頻率”（Frequency）選項。示波器會自動計算并顯示當前信號的頻率值。

　　方法二：手動計算頻率

　　1.捕獲波形：通過調整時基和垂直偏置，捕獲并穩定顯示完整的周期波形。

　　2.周期測量：使用光標功能測量波形的周期。將一個光標設置在波形的一個峰值處，另一個光標設置在下一個相同相位點處。

　　3.讀取周期：讀取光標之間的時間差（ΔT），這就是信號的周期。

　　4.計算頻率：頻率等于1除以周期（T），即f=1/T。

　　方法三：使用FFT功能

　　1.FFT分析：普源示波器具備FFT（快速傅里葉變換）功能，可以將時域信號轉換為頻域信號，直接觀察頻率成分。

　　2.啟用FFT：在示波器的菜單中選擇FFT功能，設置相關參數（如頻率范圍、窗口類型等）。

　　3.讀取頻率：通過觀察頻譜圖中的峰值位置，確定信號的主要頻率成分。

　　五、注意事項

　　1.探頭補償：在測量之前，確保探頭已進行正確補償。連接探頭到示波器的校準端，調整探頭的補償電容，使波形平滑無畸變。

　　2.信號穩定性：確保被測信號穩定，避免信號干擾對測量結果的影響。

　　3.測量帶寬：選擇合適的示波器帶寬，確保高頻成分不被衰減。

　　六、實例操作

　　以測量一個1kHz的方波信號為例：

　　1.連接信號源：將方波信號發生器輸出端連接到示波器CH1。

　　2.初始設置：將示波器時基設置為200μs/div，垂直靈敏度設置為2V/div。

　　3.捕獲波形：調整觸發電平和觸發模式，使波形穩定顯示。

　　4.自動測量：按下“Measure”按鈕，選擇“頻率”，示波器屏幕上顯示出約1kHz的頻率值。

　　5.手動測量：使用光標測量一個周期，假設光標顯示周期為1ms，則頻率f=1/1ms=1kHz。

　　通過上述步驟，我們能夠快速、準確地測量信號頻率。普源示波器的人性化設計和強大功能，使得頻率測量變得簡單高效。在實際操作中，根據不同的應用場景，選擇合適的方法和設置，能夠獲得**的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
