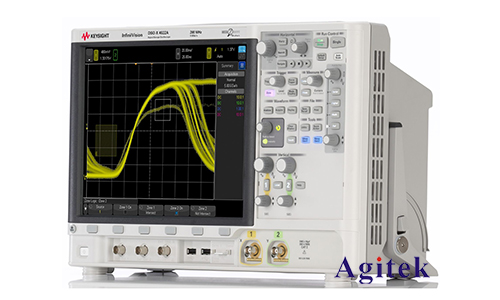

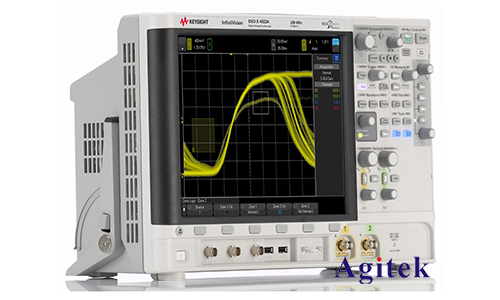

示波器是電子工程師日常工作中不可或缺的工具，而安捷倫（現為Keysight）的示波器以其卓越的性能和可靠性廣受好評。正確調節示波器的帶寬不僅能提高測量精度，還能避免噪聲干擾，為工程師提供更加清晰的信號視圖。本指南將詳細介紹調節安捷倫示波器的帶寬，幫助您在復雜的工作環境中輕松應對各種測量挑戰。

　　1.理解帶寬的重要性

　　帶寬是示波器的一個關鍵參數，決定了它能準確測量的信號頻率范圍。帶寬過低可能導致高頻信號失真，而帶寬過高則可能引入過多的噪聲。因此，選擇合適的帶寬對于確保測量精度至關重要。

　　2.初步設置

　　2.1設備開機和連接

　　首先，確保示波器和待測設備正確連接。連接探頭時，要注意探頭的接地與被測電路的接地要一致，避免產生接地回路干擾。然后，打開示波器，等待其完成自檢過程。

　　2.2自動設置功能

　　安捷倫示波器通常配備有自動設置（Auto Setup）功能。按下Auto鍵，示波器將自動調整垂直、電平、時基和觸發等參數。這是一個快速獲得初始測量結果的好方法，特別適用于初學者。

　　3.手動調整帶寬

　　雖然自動設置功能很方便，但為了獲得**測量結果，往往需要進行手動調整。

　　3.1選擇合適的帶寬

　　一般來說，示波器的帶寬應至少是被測信號頻率的五倍。例如，如果您要測量最高頻率為20 MHz的信號，建議選擇帶寬為100 MHz或以上的示波器。

　　3.2帶寬限制功能

　　安捷倫示波器提供帶寬限制功能，允許您在全帶寬和有限帶寬之間切換。這對于去除高頻噪聲非常有用。在示波器的菜單中找到帶寬限制選項，可以選擇20 MHz、200 MHz等帶寬限制。

　　操作步驟：

　　1.按下“Acquire”鍵或在菜單中找到采集（Acquire）選項。

　　2.選擇帶寬限制（Bandwidth Limit）功能。

　　3.根據需要選擇合適的帶寬限制值。

　　4.調整其他相關參數

　　4.1時間基和垂直刻度

　　調節時間基和垂直刻度可以更清晰地觀察信號細節。時間基決定了示波器屏幕上每格表示的時間長度，垂直刻度則決定了每格表示的電壓值。

　　操作步驟：

　　1.使用前面板上的旋鈕或觸摸屏調整時間基（Time Base）。

　　2.調節垂直刻度（Vertical Scale）至合適范圍，使信號完整顯示在屏幕上。

　　4.2觸發設置

　　正確的觸發設置可以穩定顯示周期信號，避免信號跳動。觸發電平應設置在信號的中間部分，觸發方式通常選擇邊沿觸發（Edge Trigger）。

　　操作步驟：

　　1.按下“Trigger”鍵或進入觸發（Trigger）菜單。

　　2.選擇觸發源（Trigger Source）和觸發類型（Trigger Type）。

　　3.調整觸發電平（Trigger Level），使信號穩定顯示。

　　5.高級設置

　　5.1數字濾波器

　　安捷倫示波器支持數字濾波器功能，可以對信號進行高通、低通或帶通濾波，進一步提高測量精度。

　　操作步驟：

　　1.進入“Math”或“Analyze”菜單。

　　2.選擇濾波器（Filter）功能，選擇相應的濾波類型和參數。

　　5.2高分辨率模式

　　高分辨率模式（High Resolution Mode）可以通過對采樣數據進行平均處理，降低噪聲，提高信號分辨率。

　　操作步驟：

　　1.進入“Acquire”菜單。

　　2.選擇高分辨率模式。

　　正確調節安捷倫示波器的帶寬是確保測量精度的重要步驟。通過選擇合適的帶寬、調整時間基和垂直刻度、設置觸發條件以及使用帶寬限制和數字濾波器等功能，您可以在各種復雜的測量環境中獲得準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
