普源示波器測量電源的方法與技巧

　　在電子工程領域，電源測量是確保電路穩定運行的關鍵步驟之一。普源示波器（RIGOL Oscilloscope）作為一款功能強大的測量工具，以其高精度和易用性在業界備受推崇。本文將詳細介紹如何使用普源示波器進行電源測量，并分享一些實用的技巧，幫助您更高效地進行測試工作。

　　一、準備工作

　　1.確認設備

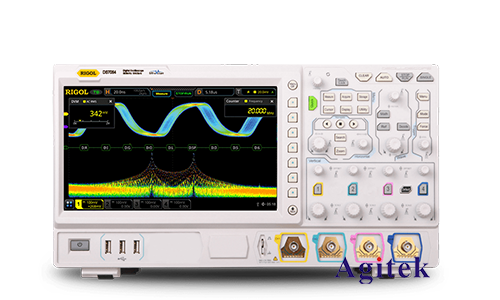

　　首先，確保您使用的是普源品牌的數字示波器，例如DS1000Z系列、MSO/DS2000A系列等。這些型號具備高采樣率和寬帶寬，能夠精確捕捉電源信號的細節。

　　2.校準探頭

　　在測量前，請務必對示波器探頭進行校準。將探頭連接到示波器的校準輸出端，并調整探頭的補償電容，使顯示波形的上升沿和下降沿無明顯過沖或欠沖。

　　3.安全注意事項

　　在測量高電壓電源時，確保采取適當?shù)陌踩雷o措施，包括使用絕緣手套和防護眼鏡。同時，使用示波器的隔離探頭或差分探頭，以避免接地回路引起的安全隱患。

　　二、測量步驟

　　1.連接探頭

　　將探頭的接地夾子（通常是鱷魚夾）連接到電源的地端。將探頭尖端連接到您需要測量的電源輸出端。確保連接穩定，避免松動導致測量數據不準確。

　　2.設置示波器參數

　　根據電源的特性，調整示波器的水平時基和垂直靈敏度。例如，若測量的是直流電源，設置示波器的垂直耦合方式為直流耦合（DC Coupling），水平時基可以從1ms/div到10ms/div不等，具體取決于信號的頻率和您需要觀察的細節。

　　3.捕捉信號

　　啟動示波器，觀察波形顯示。通過調整垂直和水平控制旋鈕，使波形穩定顯示在屏幕中央。若信號有較大噪聲，可以使用示波器的平均功能來平滑波形，從而獲得更清晰的信號顯示。

　　4.測量參數

　　使用示波器的測量功能，可以直接讀取電源的電壓峰值、平均值、有效值等參數。若需要觀察電源紋波（Ripple），可以放大垂直靈敏度，并使用AC耦合模式排除直流分量的影響，專注于紋波信號。

　　三、常見問題與解決方案

　　1.噪聲干擾

　　在測量過程中，可能會遇到噪聲干擾問題。為減少噪聲影響，可以：

　　-使用短接地線，以減少接地環路引入的干擾。

　　-在示波器和被測電源之間添加濾波器，阻隔高頻噪聲。

　　-確保測量環境盡量遠離電磁干擾源，例如大型電機或無線電發射設備。

　　2.探頭補償不正確

　　若波形顯示不穩定或存在畸變，檢查探頭補償是否正確。重新進行探頭校準，確保波形的上升沿和下降沿無過沖或欠沖。

　　3.測量高壓電源

　　對于高壓電源，使用示波器的隔離探頭或差分探頭，確保安全測量。同時，避免在高壓電源上直接進行測量，可以考慮使用降壓電阻分壓器來降低電壓，再進行測量。

　　四、實用技巧

　　1.使用觸發功能

　　合理設置觸發電平和觸發模式（如邊沿觸發、脈寬觸發等），可以穩定捕捉到感興趣的信號。對于電源紋波測量，可以使用AC耦合模式觸發，濾除直流成分，專注于高頻紋波。

　　2.記錄與分析

　　現代示波器通常具備波形記錄和存儲功能。通過記錄長時間的電源波形數據，分析電源在不同負載條件下的性能變化。同時，可以使用示波器的FFT功能，分析電源信號的頻譜成分，識別可能的干擾源。

　　3.多通道測量

　　利用普源示波器的多通道功能，可以同時測量電源的輸入和輸出信號，比較兩者的差異，評估電源的效率和穩定性。

　　使用普源示波器進行電源測量，不僅可以獲得高精度的電壓和頻率數據，還能深入分析電源的動態性能和紋波特性。通過合理設置測量參數、校準探頭以及采取必要的安全措施，您可以高效、準確地完成電源測量任務，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
