在電子工程領域，電流測量是至關重要的一環。普源（RIGOL）的DHO924S示波器以其高精度和多功能性成為許多工程師的首選工具。本文將詳細介紹如何使用DHO924S示波器進行電流測量，并分享一些實際操作中的技巧和注意事項，以幫助工程師們更好地完成工作。

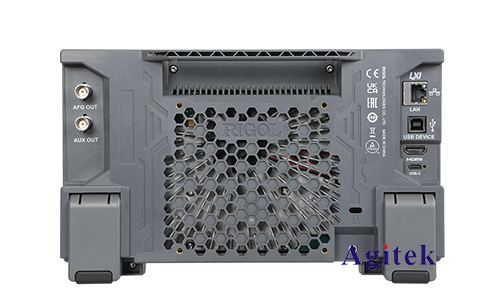

　　DHO924S示波器概述

　　DHO924S示波器是普源公司推出的一款高性能示波器，具有以下幾個顯著特點：

　　-高采樣率：最高可達2GS/s，確保信號的細節被準確捕捉。

　　-寬帶寬：帶寬高達200MHz，可以測量高頻信號。

　　-多通道設計：具備四個輸入通道，方便對多信號的同步測量。

　　-豐富的觸發功能：支持多種觸發模式，便于捕捉復雜信號。

　　電流測量的基本原理

　　使用示波器直接測量電流并不常見，因為示波器通常用于電壓測量。然而，通過使用電流探頭或者將電壓探頭與分流電阻相結合，可以間接實現電流測量。

　　電流探頭

　　電流探頭是一種專門設計用于電流測量的工具。它可以直接夾在導線上，利用霍爾效應或其他原理將電流轉換為可測量的電壓信號。對于普源DHO924S示波器，推薦使用兼容的電流探頭，以確保測量精度和兼容性。

　　分流電阻法

　　分流電阻法是一種簡單而有效的電流測量方法。將已知阻值的分流電阻串聯在電路中，利用歐姆定律（V=IR）測量分流電阻兩端的電壓降，然后計算出電流值。普源DHO924S示波器可以精確測量這個電壓降，從而間接得到電流值。

　　實際操作步驟

　　準備工作

　　1.設備檢查：確保DHO924S示波器和所有附件（如探頭、分流電阻）工作正常。

　　2.校準探頭：在測量之前，使用示波器自帶的校準功能對電壓探頭進行校準，以提高測量精度。

　　3.選擇探頭類型：如果使用電流探頭，連接探頭到示波器輸入通道。如果使用分流電阻法，則連接電壓探頭到分流電阻兩端。

　　設置示波器

　　1.通道設置：在示波器上選擇對應的通道，并設置合適的電壓范圍和耦合模式（通常選擇直流耦合）。

　　2.時基設置：根據待測信號的頻率設置適當的時基，以確保信號波形清晰顯示。

　　3.觸發設置：選擇合適的觸發源和觸發電平，以便穩定地捕捉信號波形。

　　測量與記錄

　　1.連接電路：將電流探頭夾在待測電路的導線上，或者將分流電阻串聯在電路中，并連接電壓探頭。

　　2.讀取數據：觀察示波器屏幕上的波形，記錄電壓值。對于使用分流電阻法的情況，通過測得的電壓值和分流電阻的阻值計算出電流。

　　3.保存波形：DHO924S示波器支持波形存儲功能，可以將重要的波形數據保存到U盤或電腦中，便于后續分析。

　　注意事項

　　1.探頭選擇：確保使用合適的探頭進行測量，電流探頭應滿足待測電流范圍，電壓探頭應有足夠的帶寬和精度。

　　2.安全操作：在測量高電壓電流時，務必注意安全，確保示波器和探頭的額定值高于被測信號的最大值。

　　3.環境因素：避免在高溫、高濕度或強電磁干擾環境中進行測量，這些因素可能影響測量精度。

　　通過上述步驟，工程師們可以使用普源DHO924S示波器高效、準確地測量電流。無論是使用電流探頭還是分流電阻法，關鍵在于正確的設置和操作，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
