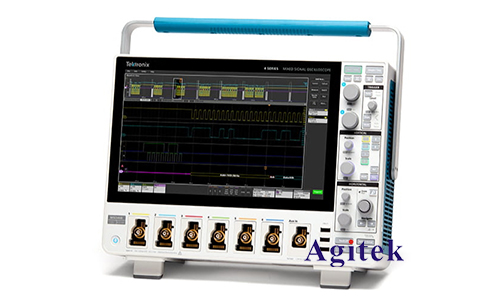

泰克示波器（Tektronix Oscilloscope）因其高性能和可靠性，廣泛應用于電子工程領域。在進行電壓波形測量時，正確地設置和使用示波器對于獲取準確和有用的數據至關重要。本文將以專業工程師的視角，詳細介紹如何使用泰克示波器進行電壓波形測量。

　　一、設備準備

　　1.確認設備完整性

　　首先，請確保泰克示波器及其附件（如探頭、電源線等）處于完好狀態。檢查示波器的屏幕、按鈕和連接端口，確保沒有物理損壞。

　　2.校準探頭

　　探頭的校準對于準確測量非常關鍵。泰克示波器通常配備了探頭校準功能。連接探頭到示波器的校準輸出端，然后調整探頭上的可調電容器，直到示波器屏幕上顯示的方波信號穩定且邊緣銳利。

　　二、基本連接

　　1.連接探頭

　　將示波器探頭連接到要測量的電路上。探頭通常有兩個部分：探針（用于連接電路的測量點）和地夾（用于連接電路的地）。確保探針連接到信號點，地夾連接到電路的地。

　　2.設置示波器輸入通道

　　在泰克示波器上，選擇相應的輸入通道。示波器通常有多個通道，可同時測量多個信號。選擇你要使用的通道，并確保探頭正確連接到該通道。

　　三、示波器設置

　　1.時基設置

　　調整時基（Time Base）控制，以設置波形在屏幕上的顯示速度。通常，從較慢的時基開始，逐步加快，直到波形在屏幕上清晰顯示。

　　2.電壓刻度設置

　　調整垂直刻度（Vertical Scale），以適應信號的電壓范圍。每格的電壓值應設置為信號的適當比例，使波形在屏幕上完整顯示。

　　3.觸發設置

　　觸發（Trigger）設置對于穩定波形顯示至關重要。選擇適當的觸發源和觸發電平，使示波器在特定電壓點捕捉并顯示波形。觸發電平應設置在信號的中間位置，觸發模式可選擇自動（Auto）或正常（Normal）模式。

　　四、詳細測量

　　1.測量直流（DC）信號

　　對于直流信號，設置垂直刻度到適當的電壓范圍。通常，使用直流耦合（DC Coupling）模式，這樣可以準確顯示信號的直流成分。

　　2.測量交流（AC）信號

　　對于交流信號，垂直刻度和時基的設置同樣重要。使用交流耦合（AC Coupling）模式，以濾除直流成分，使交流波形更清晰。

　　3.波形分析

　　泰克示波器提供多種波形分析工具，如頻率、周期、峰值、均值等。利用這些功能，可以更深入地分析測量到的波形。菜單中通常有自動測量功能，可以快速獲取這些參數。

　　五、使用技巧

　　1.保存和記錄

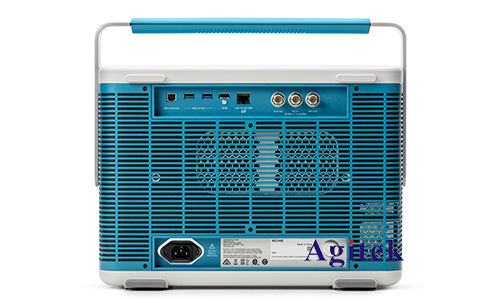

　　泰克示波器通常具備存儲功能，可以將測量的波形保存到內置存儲器或外部存儲設備。通過USB接口，可以方便地將數據導出，以備后續分析或報告使用。

　　2.顯示和打印

　　示波器屏幕上的波形可以通過連接打印機直接打印，或者通過軟件截圖功能保存為圖片文件，方便記錄和分享。

　　3.網絡連接和遠程控制

　　許多泰克示波器支持網絡連接和遠程控制。通過以太網或Wi-Fi，可以將示波器連接到計算機網絡，實現遠程監控和操作，非常適合復雜測試環境或需要長時間監測的應用。

　　六、常見問題及解決方案

　　1.波形不穩定

　　波形不穩定可能是由于觸發設置不當。調整觸發電平或改變觸發模式（如從自動模式改為正常模式），可以改善波形穩定性。

　　2.波形失真

　　波形失真可能由探頭校準不準確引起。重新校準探頭，確保探頭與示波器匹配。如果失真依然存在，檢查探頭的衰減設置是否正確，并確認沒有超過示波器的帶寬限制。

　　3.無法顯示波形

　　如果示波器無法顯示波形，首先檢查連接是否正確，確保探頭與被測電路連接牢固。其次，檢查示波器的輸入通道和設置是否正確，必要時重啟設備進行重置。

　　正確使用泰克示波器測量電壓波形，不僅需要熟悉設備操作，還需要了解電路測量的基本原理。通過合理設置和調整，利用示波器的高級功能，可以準確獲取和分析電壓波形，幫助解決實際工程問題，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
