泰克MDO3054示波器測電流

發布日期:2024-05-22 13:44:52         瀏覽數:

  泰克MDO3054示波器在電子測量中準確性和可靠性這方面的杰出工具。本文將詳細介紹如何使用泰克MDO3054示波器測量電流。

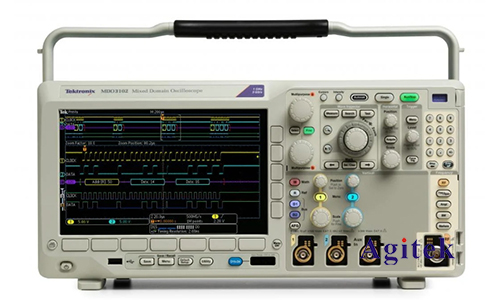

泰克MDO3054示波器測電流(圖1)

  1.泰克MDO3054示波器簡介

  泰克MDO3054是一款高性能的示波器,具有500 MHz的帶寬和5 GS/s的采樣率。它集成了多功能性,能夠同時測量模擬信號和數字信號,甚至可以進行頻譜分析。其人性化的設計和強大的功能,使其成為工程師在各種應用場景中的理想選擇。

  2.電流測量的基本原理

  測量電流的方法有很多種,通常包括直接測量和間接測量。直接測量需要串聯一個電流表,而間接測量則利用電壓和已知的電阻值,通過歐姆定律(I=V/R)來計算電流。在使用泰克MDO3054示波器進行電流測量時,我們一般采用間接測量法,通過測量電阻上的電壓降來推算電流。

  3.準備工作

  在開始測量之前,需要進行一些準備工作:

  1.選擇合適的電流探頭:泰克提供了多種電流探頭,例如TCP0030A,其量程可以達到30A,帶寬高達120 MHz。選擇合適的探頭至關重要,確保探頭的量程和帶寬滿足測量需求。

  2.校準電流探頭:在使用探頭之前,務必進行校準。泰克MDO3054示波器提供了自動校準功能,用戶只需按照屏幕提示操作即可完成校準。

  3.設置示波器參數:根據測量對象的特性,設置適當?shù)臅r(shí)間基準和垂直刻度。例如,對于低頻信號,可以選擇較長的時間基準,而高頻信號則需要較短的時間基準以捕捉更多細節。

  4.連接和測量

  1.連接電流探頭:將電流探頭正確連接到被測電路,并確保連接牢固,以避免測量誤差。探頭的示波器端連接到MDO3054的輸入通道。

  2.選擇測量模式:在示波器上選擇電流測量模式,并設置合適的單位和量程。MDO3054可以自動識別泰克的智能探頭,并調整相應的設置。

  3.觀察波形:打開電源,開始測量。您可以在示波器屏幕上實時觀察到電流波形。通過調整示波器的時間基準和垂直刻度,可以更清晰地看到波形的細節。

  4.數據分析:利用MDO3054強大的分析功能,可以對測得的電流波形進行進一步分析。例如,可以使用光標功能精確測量波形的峰值電流和平均電流,或者利用FFT功能分析信號的頻譜特性。

  5.人性化設計

  泰克MDO3054示波器的設計充分考慮了用戶的需求,以下是一些特別的人性化設計:

  1.直觀的用戶界面:MDO3054采用大尺寸、高分辨率的觸摸屏,使操作更加直觀。菜單布局合理,用戶可以快速找到所需功能,極大地提升了操作效率。

  2.自動設置功能:示波器具備一鍵自動設置功能,可以快速調整到**測量狀態,尤其適用于初學者或需要快速獲取測量結果的場合。

  3.豐富的連接選項:MDO3054提供了USB、LAN、HDMI等多種接口,方便數據傳輸和遠程控制。此外,用戶還可以通過泰克的TBS應用程序,實現手機或電腦對示波器的遠程控制。

  4.模塊化設計:MDO3054的模塊化設計使得用戶可以根據實際需求靈活配置功能模塊。例如,可以添加任意波形發生器模塊,實現更加復雜的信號測試。

  6.實際案例

  讓我們通過一個實際案例來說明如何使用泰克MDO3054測量電流。假設您需要測量一個開關電源的輸出電流波形,以評估其性能。

  1.選擇和校準電流探頭:使用TCP0030A電流探頭,并進行校準。

  2.連接電流探頭:將探頭連接到開關電源的輸出電路。

  3.設置示波器:選擇電流測量模式,調整時間基準和垂直刻度。

  4.觀察和分析波形:打開電源,觀察電流波形,并使用示波器的分析功能測量電流的峰值和紋波電流。

  通過以上步驟,您可以獲得精準的測量數據,進而對開關電源的性能進行評估。

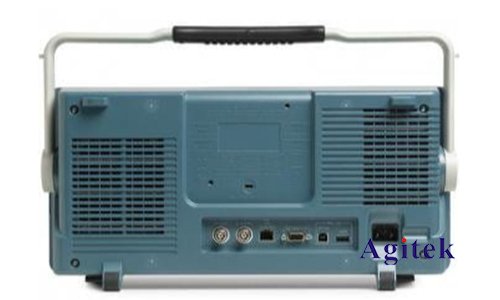

泰克MDO3054示波器測電流(圖2)

  泰克MDO3054示波器憑借其高性能和人性化設計,為電流測量提供了強有力的支持。從準備工作、連接測量到數據分析,MDO3054的每一步操作都體現了其設計上的用心,為工程師的日常工作帶來了極大的便利,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
