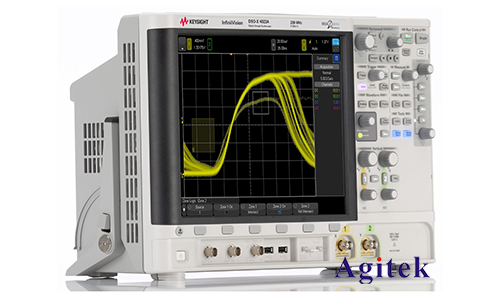

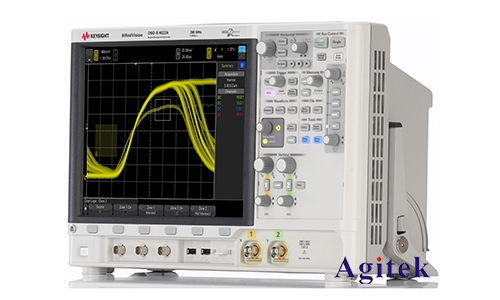

安捷倫（Agilent，現為Keysight）示波器因其卓越的性能和易用性廣受歡迎。然而，對于剛接觸示波器的新人，如何正確設置示波器的倍率可能會顯得有些復雜。以下將詳細介紹安捷倫示波器的倍率設置方法，并通過一步步的指導，幫助您快速上手。

　　什么是示波器的倍率？

　　在了解具體的設置方法之前，我們先來了解一下什么是示波器的倍率。示波器的倍率通常指探頭的衰減比率，也就是探頭輸入端信號與示波器顯示端信號的比例。常見的探頭倍率有1X和10X。1X表示探頭不對信號進行衰減，10X則表示信號被探頭衰減了10倍。

　　正確設置示波器的倍率非常重要，因?yàn)殄e(cuò)誤的倍率設置會導致測量結果的不準確。例如，如果探頭設置為10X但示波器未正確設置，那么示波器顯示的電壓值將是實際值的10倍，這顯然會影響測量和分析的準確性。

　　安捷倫示波器倍率設置步驟

　　1.確認探頭類型和倍率

　　首先，我們需要確認所使用的探頭類型及其倍率。這通?？梢栽谔筋^的標識上找到，例如1X或10X。同時，確保探頭連接牢固，避免松動或接觸不良。

　　2.連接探頭

　　將探頭的BNC接口插入示波器的輸入通道，并將探頭的接地夾接到電路的接地點。接地連接是確保測量準確性的關鍵步驟，不可忽略。

　　3.打開示波器

　　按下示波器的電源開關，啟動示波器。等待幾秒鐘，示波器會完成自檢并進入操作界面。

　　4.選擇正確的通道

　　根據探頭連接的通道（通常是CH1或CH2），按下對應的通道按鈕。確保您選擇的通道處于激活狀態。

　　5.設置探頭倍率

　　在安捷倫示波器上，探頭倍率設置通?？梢酝ㄟ^(guò)以下步驟完成：

　　-按下示波器面板上的“通道（Channel）”按鈕，以激活并選擇相應的通道設置菜單。

　　-進入通道設置菜單后，使用旋鈕或軟鍵選擇“探頭倍率（Probe）”選項。

　　-在探頭倍率選項中，選擇與實際探頭匹配的倍率值（如1X或10X）。多數示波器提供了多種常用的探頭倍率選項，您可以通過旋鈕選擇或直接輸入倍率值。

　　6.確認設置

　　設置完成后，確認示波器顯示屏上顯示的探頭倍率是否與實際探頭匹配。如果顯示錯誤，請重新設置。確保顯示正確后，可以繼續進行信號測量和分析。

　　7.校準探頭

　　為了確保測量準確性，建議定期對探頭進行校準。安捷倫示波器通常配有一個校準信號輸出端口，可以用來校準探頭。具體步驟如下：

　　-將探頭連接到校準信號輸出端口。

　　-按下“自動設置（Auto Setup）”按鈕，示波器會自動調整并顯示校準信號。

　　-調整探頭上的微調電位器，使示波器顯示的方波信號無畸變。

　　8.進行測量

　　倍率設置和探頭校準完成后，您就可以進行信號測量了。確保信號的頻率范圍在示波器的帶寬內，并根據需要調整時基（時間/格）和垂直刻度（電壓/格）以獲得**的波形顯示。

　　正確設置示波器的倍率是進行準確測量的關鍵步驟。通過本文的指導，您應該能夠熟練掌握安捷倫示波器的倍率設置方法。在日常工作中，養成良好的操作習慣，定期進行設備維護和校準，能夠顯著提高測量的準確性和效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
