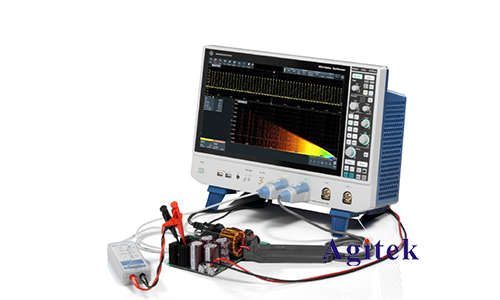

在現代電子測試和測量領域，羅德與施瓦茨（Rohde&Schwarz）示波器因其精確度和可靠性而備受推崇。示波器是觀察和分析電信號的重要工具，了解如何將其設置為特定波形，例如正弦波，是工程師的基本技能。本文將詳細介紹如何將羅德與施瓦茨示波器調成正弦波，并提供一些實用的技巧和建議。

　　基本準備

　　在開始之前，請確保您已經準備好了以下工具和設備：

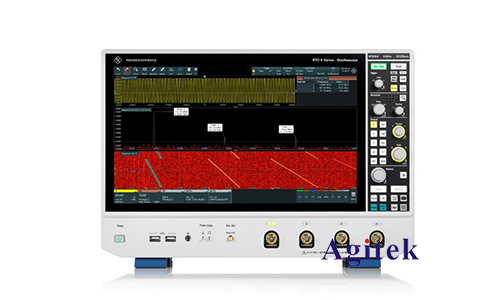

　　1.羅德與施瓦茨示波器：本文以R&S RTO2000系列示波器為例。

　　2.信號發生器：用于產生正弦波信號。

　　3.BNC連接線：用于將信號發生器連接到示波器。

　　4.探頭：用于測量電路中的信號。

　　步驟一：連接設備

　　1.連接信號發生器：

　　-使用BNC連接線將信號發生器的輸出端口與示波器的輸入通道（如CH1）連接起來。

　　-確保連接牢固，以防止信號丟失或干擾。

　　2.設置信號發生器：

　　-打開信號發生器，設置輸出為正弦波。

　　-調整頻率和幅度到所需的參數。例如，設置頻率為1kHz，幅度為1V峰峰值。

　　步驟二：配置示波器

　　1.打開示波器：

　　-確保示波器電源打開，并等待其啟動完成。

　　2.選擇通道：

　　-按下示波器前面板上的CH1按鈕，激活第一通道。如果使用其他通道，按相應的通道按鈕。

　　3.調整垂直設置：

　　-使用垂直控制旋鈕調整電壓范圍（每格電壓）。例如，將垂直范圍設置為200mV/div，以適應1V峰峰值的信號。

　　-按下“探頭設置”按鈕，確保探頭設置與實際使用的探頭匹配。例如，如果使用10:1的探頭，確保探頭設置為10:1。

　　4.調整水平設置：

　　-使用水平控制旋鈕調整時間基（每格時間）。例如，將時間基設置為1ms/div，以清晰顯示1kHz的正弦波。

　　步驟三：信號校準

　　1.自動設置：

　　-按下示波器的“自動設置”（Auto Setup）按鈕。此功能會自動調整垂直和水平設置，以?xún)?yōu)化顯示波形。這對于初學者特別有用，可以快速獲得清晰的波形。

　　2.手動微調：

　　-如果需要更精確的控制，可以手動微調垂直和水平設置，直到正弦波在屏幕上顯示為穩定的波形。

　　-使用觸發控制調整觸發電平，使波形在屏幕上穩定不動。觸發模式可以設置為“自動”或“邊沿觸發”，選擇上升沿觸發。

　　步驟四：波形分析

　　1.觀察波形：

　　-正弦波應在示波器屏幕上顯示為平滑的正弦曲線。如果波形不穩定或失真，檢查信號發生器和連接線。

　　2.測量參數：

　　-使用示波器的測量功能，可以測量正弦波的頻率、周期、峰峰值電壓、平均值和RMS值。

　　-按下“測量”（Measure）按鈕，選擇所需的測量參數，示波器將自動顯示測量結果。

　　步驟五：保存和記錄數據

　　1.保存波形：

　　-如果需要保存波形供日后分析，使用示波器的存儲功能。

　　-按下“存儲”（Save）按鈕，將波形保存到內置存儲器或外部USB驅動器。

　　2.記錄數據：

　　-記錄測量結果，包括頻率、幅度和其他關鍵參數，確保測試的可重復性和數據的準確性。

　　通過以上步驟，您可以成功地將羅德與施瓦茨示波器設置為顯示正弦波。在實際操作中，可能需要根據具體情況進行微調和優化。熟練掌握這些基本操作，將大大提高您的工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
