使用是德科技（Keysight Technologies）的DSOS604A示波器進行電流波形測試時，了解并掌握正確的設置方法至關重要。本文將詳細介紹如何配置DSOS604A示波器以進行電流波形的測試，幫助您更高效地進行工作。

　　1.了解設備和附件

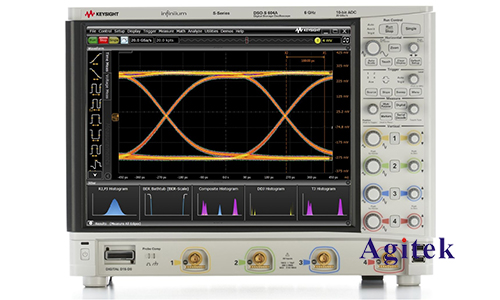

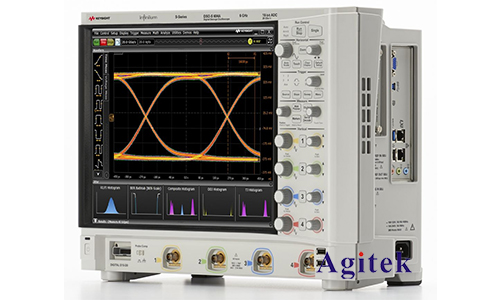

　　首先，確保您熟悉DSOS604A示波器的基本功能和附件。該示波器是一款高性能的設備，具有高達6 GHz的帶寬和20 GSa/s的采樣率，非常適合復雜的電流波形測試。通常，需要配備電流探頭（如是德的N2820A或其它兼容的電流探頭）以準確測量電流波形。

　　2.準備工作

　　在開始設置之前，請確保以下準備工作已經完成：

　　-示波器和電流探頭已正確連接。

　　-被測電路已經準備好，并且在安全范圍內運行。

　　-校準電流探頭，以確保測量精度。

　　3.連接電流探頭

　　1.連接探頭：將電流探頭連接到DSOS604A示波器的輸入通道。確保連接牢固，以避免測量誤差。

　　2.校準探頭：按照探頭的使用手冊，進行必要的校準步驟。大多數電流探頭都提供自動校準功能，但也可以手動校準以確保精度。

　　4.設置示波器參數

　　在示波器上進行必要的參數設置，以下是關鍵步驟：

　　1.選擇通道：在示波器界面上選擇連接電流探頭的通道（例如通道1）。

　　2.設置耦合模式：將耦合模式設置為直流（DC），以便能夠測量包括直流成分在內的所有電流波形。

　　3.調整時基和水平控制：根據被測電流波形的頻率和周期，設置適當?shù)臅r基和水平控制。一般情況下，可以從較大的時間范圍開始，然后逐步縮小，直到清晰顯示波形。

　　4.設置垂直刻度：根據電流探頭的比例因數，設置合適的垂直刻度。例如，如果探頭的比例因數為10 mV/A，則設置垂直刻度為10 mV/div。

　　5.波形顯示和觸發設置

　　1.觸發模式：選擇適當?shù)挠|發模式和電平，以穩定顯示電流波形。通常使用邊沿觸發，設置在期望的電流波形上升或下降沿觸發。

　　2.觸發電平：根據電流波形的幅度，調整觸發電平，使得波形在屏幕上穩定顯示。

　　3.觸發源：選擇已連接電流探頭的通道作為觸發源。

　　6.進行測量

　　現在可以開始測量電流波形。確保示波器顯示清晰、穩定的波形，并進行必要的調整。可以使用示波器的各種測量功能，如峰值檢測、均方根值（RMS）計算等，來獲取所需的數據。

　　7.數據保存和分析

　　1.保存波形：如果需要記錄或進一步分析，可以將波形保存到示波器內置存儲器或外部存儲設備中。DSOS604A支持多種保存格式，如CSV、PNG等。

　　2.數據分析：利用示波器自帶的分析功能，或者將保存的數據導入計算機，使用Keysight提供的軟件或其他分析工具進行詳細分析。

　　8.常見問題及解決

　　在實際操作中，可能會遇到一些常見問題，以下是一些建議的解決方案：

　　1.波形不穩定：檢查觸發設置是否正確，確保探頭連接良好，校準是否完成。

　　2.測量值偏差大：確保探頭校準正確，考慮環境噪聲和干擾，嘗試屏蔽干擾源。

　　3.波形顯示不完整：調整時基和水平控制，使波形顯示完整。

　　通過本文的詳細步驟和指導，相信您已經掌握了如何設置是德DSOS604A示波器以進行電流波形測試的基本方法，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
