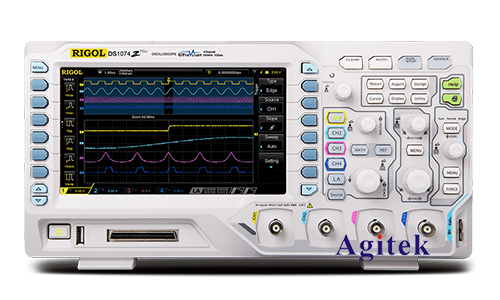

普源（RIGOL）DS1104Z Plus示波器以其高性價比和多功能性，成為眾多工程師的首選工具。在這篇文章中，我們將詳細介紹如何使用普源DS1104Z Plus示波器進行頻率測量，旨在幫助您更高效、更準確地完成這一任務。

　　1.初步準備

　　首先，確保您已正確連接并啟動DS1104Z Plus示波器。以下是一些基本準備步驟：

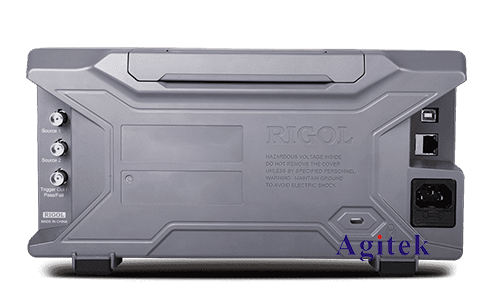

　　-電源連接：確保示波器已正確連接電源，并按下電源按鈕啟動設備。

　　-探頭連接：將探頭連接到示波器的輸入通道（CH1,CH2,CH3,CH4），確保探頭的接地夾夾在電路的地線上。

　　-探頭校準：執行探頭校準，以確保測量的準確性。連接探頭到示波器的校準信號輸出端，并調整探頭上的補償電容，使顯示的方波信號無過沖和欠沖。

　　2.設置示波器

　　為了進行頻率測量，您需要對示波器進行一些設置：

　　-通道設置：選擇一個通道（如CH1），并確保其已啟用。按下該通道的按鈕，然后調整垂直刻度（V/div）和垂直位置，使信號清晰地顯示在屏幕上。

　　-時間基準設置：調整水平時間基準（s/div），確保信號周期完整地顯示在屏幕上。這有助于更準確地測量頻率。

　　-觸發設置：按下觸發菜單按鈕，選擇適當?shù)挠|發源（如CH1），并設置觸發電平，使示波器穩定地顯示信號。

　　3.頻率測量方法

　　有幾種方法可以用來測量信號的頻率，以下是常用的兩種：

　　方法一：使用自動測量功能

　　1.打開測量菜單：按下前面板上的“MEASURE”按鈕，進入測量菜單。

　　2.選擇頻率測量：在測量菜單中，選擇“Frequency”（頻率）。此時，示波器將自動計算并顯示所選通道信號的頻率。

　　3.確認結果：頻率測量值將顯示在屏幕的頂部或側邊，您可以直接讀取結果。

　　這種方法簡單快捷，非常適合大多數情況。然而，自動測量可能會受到噪聲或信號失真影響，因此在某些精密測量中需要小心。

　　方法二：手動測量

　　1.捕捉波形：通過調整時間基準和觸發設置，捕捉并穩定信號波形。

　　2.使用光標功能：按下“CURSOR”按鈕，選擇“Manual”模式，然后選擇“X1”光標和“X2”光標。

　　3.設置光標位置：將X1光標和X2光標分別放置在兩個相鄰周期的同一位置（例如兩個上升沿或兩個下降沿）。

　　4.讀取時間差：示波器將顯示兩個光標之間的時間差（Δt）。這個時間差就是信號的周期（T）。

　　5.計算頻率：頻率可以通過公式f=1/T計算得到。示波器通常會自動顯示這一計算結果。

　　手動測量方法雖然稍顯繁瑣，但在需要高精度測量或驗證自動測量結果時非常有用。

　　4.高級技巧

　　使用數學運算

　　DS1104Z Plus提供了數學運算功能，您可以通過以下步驟進行頻率測量：

　　1.選擇數學運算：按下“Math”按鈕，進入數學運算菜單。

　　2.選擇FFT：在數學運算選項中選擇FFT（快速傅里葉變換）。

　　3.調整參數：設置適當?shù)拇翱诤皖l率范圍，F(xiàn)FT將顯示信號的頻譜。

　　4.讀取頻率：在頻譜圖中，信號的主頻率峰值即為信號的頻率。

　　這種方法特別適合處理復雜信號或需要分析信號頻譜的情況。

　　5.常見問題和解決方法

　　-噪聲干擾：如果測量結果不穩定或噪聲較大，可以嘗試增加平均功能或使用低通濾波器。

　　-信號失真：確保探頭正確補償，并檢查連接是否良好。

　　-觸發問題：如果波形不穩定，調整觸發電平和觸發方式，確保穩定觸發。

　　普源DS1104Z Plus示波器提供了多種頻率測量方法，無論是自動測量、手動測量還是使用高級的數學運算功能，都能夠滿足工程師的不同需求。通過合理設置和操作，您可以快速、準確地測量各種信號的頻率，從而更好地進行電路分析和故障排查，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
