泰克示波器測開關電源紋波

發布日期:2024-05-20 14:55:03         瀏覽數:

  在當今電子產品日益復雜的時代,開關電源(SMPS)的性能和穩定性對于設備的正常運行至關重要。作為一名經驗豐富的電子工程師,您可能已經深知電源紋波和噪聲對電路影響的嚴重性。本文將詳細介紹如何使用泰克示波器來測量和分析開關電源的紋波,為確保電路性能提供可靠的數據支持。

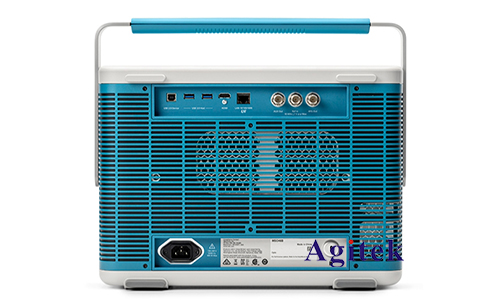

泰克示波器測開關電源紋波(圖1)

  1.開關電源紋波的重要性

  開關電源紋波指的是電源輸出電壓中疊加的交流成分。盡管大多數電子設備能夠容忍一定的紋波,但過高的紋波電壓可能會導致系統不穩定、信號干擾甚至損壞敏感元件。因此,精確測量和分析電源紋波是設計和驗證電源電路的關鍵步驟。

  2.泰克示波器的優勢

  泰克(Tektronix)示波器以其高精度、高可靠性和豐富的功能性在電子測試儀器市場上享有盛譽。使用泰克示波器測量開關電源紋波有以下幾個主要優勢:

  -高帶寬和高采樣率:泰克示波器具備足夠的帶寬和高采樣率,能夠捕捉到開關電源紋波中的高頻成分。

  -低噪聲輸入通道:泰克示波器設計有低噪聲的輸入通道,確保測量結果的準確性。

  -強大的分析工具:泰克示波器配備了多種分析工具,如頻譜分析、統計分析等,方便用戶進行深入的紋波和噪聲分析。

  3.測量前的準備工作

  為了確保測量結果的準確性,需要在測量前做好充分的準備工作:

  -選擇合適的探頭:使用低噪聲、高帶寬的探頭,例如泰克的低電容無源探頭或高精度有源探頭,以避免探頭自身引入的噪聲影響測量結果。

  -正確的接地:確保探頭的接地連接盡可能短,以減少接地環路引入的噪聲。

  -設置示波器參數:根據開關電源的工作頻率和預期紋波幅度,合理設置示波器的時間基準和垂直靈敏度。

  4.測量步驟

  以下是使用泰克示波器測量開關電源紋波的詳細步驟:

  4.1探頭連接

  1.選擇合適的探測點:通常,測量點應盡可能靠近電源輸出端,以獲得真實的紋波數據。

  2.探頭連接:將探頭連接到測量點,同時確保接地引線盡可能短。建議使用短的接地彈簧,以減少引入的寄生電感。

  4.2設置示波器參數

  1.帶寬限制:根據實際情況,適當設置示波器的帶寬限制功能(如20MHz帶寬限制),以過濾掉高頻噪聲。

  2.時間基準和垂直靈敏度:調整時間基準以捕捉足夠多的開關周期,同時調整垂直靈敏度以使紋波信號清晰可見。

  4.3數據采集和分析

  1.數據采集:使用單次采集或平均采集模式捕捉穩定的紋波信號。

  2.頻譜分析:利用示波器的FFT功能,對紋波信號進行頻譜分析,確定紋波的頻率成分。

  3.統計分析:使用示波器的統計功能,測量紋波的峰值、平均值和RMS值等參數。

  5.分析與優化

  在測量得到紋波數據后,需要對數據進行分析,以評估電源設計的性能。通過頻譜分析,可以識別出紋波的主要頻率成分,并據此采取相應的濾波措施。如果紋波幅度超出設計規范,則可能需要重新設計濾波電路或改進布局設計。

  6.實踐經驗分享

  在實際測量中,以下幾點經驗可以幫助提升測量精度和效率:

  -減小噪聲干擾:盡量在低噪聲環境下進行測量,并使用屏蔽罩減少電磁干擾。

  -校準示波器:定期校準示波器,確保測量精度。

  -探頭維護:保持探頭的清潔和良好狀態,避免探頭損壞影響測量結果。

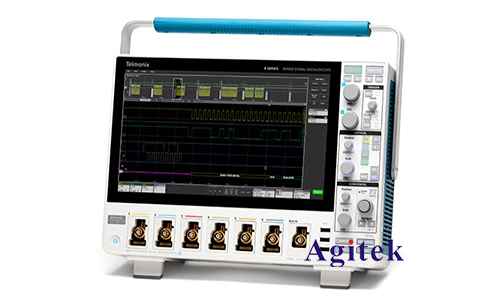

泰克示波器測開關電源紋波(圖2)

  使用泰克示波器測量開關電源紋波是一項技術性很強的工作,需要細致的操作和分析。通過合理選擇測量工具、設置示波器參數和進行深入的數據分析,可以獲得準確的紋波測量結果,為開關電源的設計和優化提供有力的支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
