普源示波器如何測量脈沖

發布日期:2024-05-17 11:56:51         瀏覽數:

  普源示波器(Rigol)以其卓越的性能和用戶友好的界面在電子測試測量領域廣受歡迎。對于工程師來說,測量脈沖信號是常見的任務之一。下面將詳細介紹如何使用普源示波器進行脈沖信號的測量。

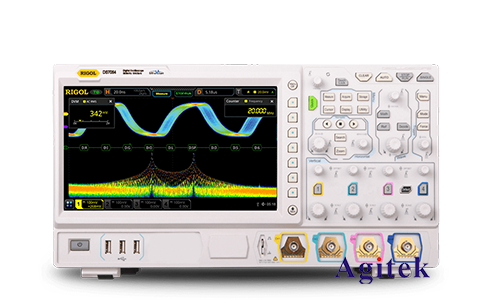

普源示波器如何測量脈沖(圖1)

  一、準備工作

  1.設備準備:

  -普源示波器(如DS1000Z系列)

  -探頭(通常包括在示波器中)

  -被測電路或信號源

  2.連接示波器和被測電路:

  -將探頭連接到示波器的通道輸入端(如CH1)。

  -確保探頭接地夾夾在被測電路的地線上。

  -將探頭尖端連接到脈沖信號的測試點。

  3.探頭校準:

  -在測量前,先進行探頭的校準。可以利用示波器前面板上的“探頭校準”信號來調整探頭補償,使其達到**狀態。

  二、基本設置

  1.通道設置:

  -打開示波器,選擇被連接的通道(如CH1)。

  -根據脈沖信號的幅度,調整垂直靈敏度(V/div),使信號在屏幕上清晰可見。

  -調整時基(time/div),使一個或多個脈沖周期能完整顯示在屏幕上。

  2.觸發設置:

  -觸發模式選擇“邊沿觸發”,這通常是測量脈沖信號的**選擇。

  -設置觸發電平,將其調至略高于或低于脈沖的靜態電平,以確保觸發穩定。

  -選擇觸發源為相應的通道(如CH1)。

  3.垂直和水平位置調整:

  -通過調整垂直位置,使信號的基線位于屏幕中央。

  -調整水平位置,使脈沖的上升沿或下降沿對齊在觸發點。

  三、測量參數

  1.幅度測量:

  -使用光標或自動測量功能,測量脈沖的高電平、低電平以及幅度(高電平與低電平之間的差值)。

  2.時間參數測量:

  -脈寬(Pulse Width):使用光標測量脈沖的寬度,即上升沿到下降沿之間的時間。

  -上升時間(Rise Time)和下降時間(Fall Time):通過自動測量或光標功能,測量信號從10%上升到90%和從90%下降到10%所需的時間。

  -周期(Period)和頻率(Frequency):利用示波器的自動測量功能,計算脈沖的周期和頻率。

  3.占空比(Duty Cycle):

  -占空比是脈沖寬度與周期的比值,通常以百分比表示。通過自動測量功能,可以直接讀取。

  四、深入分析

  1.噪聲和干擾分析:

  -在脈沖信號測量過程中,可能會出現噪聲和干擾。利用示波器的FFT功能,可以對信號進行頻譜分析,確定干擾的頻率成分。

  2.模板測試:

  -對于嚴格的脈沖信號要求,可以使用模板測試功能,設定信號的允許偏差范圍,快速檢測信號是否符合規范。

  3.參數統計:

  -如果需要長時間監測脈沖信號,可以利用示波器的參數統計功能,記錄并統計脈沖信號的各項參數,如幅度、脈寬、周期等的變化情況。

  五、注意事項

  1.探頭補償:

  -定期檢查并校準探頭補償,以確保測量的準確性。

  2.接地問題:

  -確保探頭的接地夾牢固連接到電路的地線上,以防止地回路引入的干擾。

  3.防止過載:

  -避免探頭或示波器輸入端口過載,選擇合適的衰減比(如10X),以保護設備。

  4.信號完整性:

  -確保測量過程中,信號完整性不受外界干擾影響,可以使用屏蔽線或短接線減少干擾。

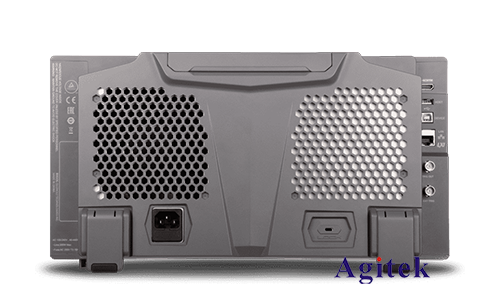

普源示波器如何測量脈沖(圖2)

  使用普源示波器測量脈沖信號是一項基本且重要的技能,通過合理的設置和操作,可以獲得準確的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
