怎樣用泰克示波器測量波長

發布日期:2024-05-17 11:52:22         瀏覽數:

  測量波長是許多電子工程項目中的基本任務。泰克示波器作為一種高精度的測量儀器,為波長測量提供了強大的支持。本文將詳細介紹如何使用泰克示波器測量波長。

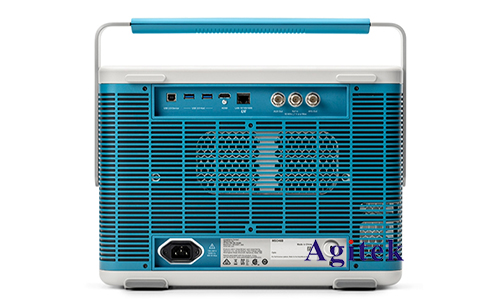

怎樣用泰克示波器測量波長(圖1)

  一、基礎知識

  在進入實際操作之前,先了解一些基本概念:

  -波長(λ):波長是波的一個周期內傳播的距離,通常用米表示。

  -頻率:頻率是波在一秒內完成的周期數,以赫茲(Hz)為單位。

  -波速:波速是波在介質中傳播的速度。

  公式關系為:λ=v/f

  對于電磁波,波速通常是光速(約3×10^8 m/s)。

  二、準備工作

  1.選擇合適的探頭:根據測量信號的類型和頻率范圍,選擇合適的示波器探頭。例如,對于高頻信號,需選擇高帶寬探頭。

  2.校準探頭:在測量前,確保探頭已正確校準。這能減少測量誤差,確保結果準確。

  3.設置示波器:調整示波器的時間基準、觸發方式和垂直刻度,使波形清晰顯示在屏幕上。

  三、測量波長的步驟

  1.連接信號源:將信號源與示波器相連,確保連接穩定。使用探頭將待測信號引入示波器輸入端。

  2.調整顯示:

  -時間基準:調整時間基準(Time Base),確保一個或多個完整周期的波形顯示在屏幕上。

  -觸發設置:選擇適當?shù)挠|發模式(如邊沿觸發),使波形穩定顯示。觸發電平應設置在波形的中點位置。

  -垂直刻度:調整垂直刻度(Vertical Scale),使波形占據屏幕的大部分區域,便于觀察。

  3.讀取周期:

  -使用光標測量:大多數泰克示波器提供了光標功能,允許你直接在波形上放置光標讀取周期(T)。在屏幕上放置兩個光標,分別位于兩個相鄰的同相點(例如兩個峰值或兩個谷值),示波器將自動計算并顯示兩個光標間的時間差,即一個周期。

  -手動測量:如果示波器不具備光標功能,你也可以通過查看時間基準刻度手動測量波形的周期。將兩個相鄰的相同點對齊在水平軸上,讀取時間軸上的時間差。

  4.計算波長:

  -根據測量到的周期T,使用公式λ=v/f進行計算。

  -頻率f可以通過示波器自動計算(使用頻率測量功能),或通過周期T的倒數獲得(f=1/T)。

  四、示波器的高級功能

  1.頻譜分析:許多泰克示波器具有頻譜分析功能,可以將時域信號轉換為頻域信號,直接顯示頻率成分。這在測量復雜信號的波長時非常有用。

  2.自動測量功能:現代泰克示波器通常配備了自動測量功能,可以自動計算并顯示頻率、周期、幅度等參數,大大簡化了測量過程。

  3.數據存儲和處理:使用示波器的數據存儲功能,你可以保存測量數據,并使用泰克提供的分析軟件進行進一步的數據處理和分析。

  五、實際應用示例

  以測量一個正弦波信號的波長為例:

  1.連接并設置示波器:將正弦波信號接入示波器輸入端,調整時間基準和垂直刻度,使波形清晰顯示。

  2.觸發設置:選擇邊沿觸發,觸發電平設置在波形中點位置,確保波形穩定。

  3.讀取周期:使用光標功能,將光標分別放置在兩個相鄰的波峰上,讀取并記錄周期T。例如,假設讀取的周期T為2ms。

  4.計算頻率:頻率f=1/T,即f=1/2ms=500Hz。

  5.計算波長:假設信號在空氣中傳播,波速v約為3×10^8 m/s。波長λ=v/f=3×10^8 m/s/500Hz=600,000 m。

  六、注意事項

  1.環境干擾:在測量時,盡量減少外部電磁干擾,以提高測量精度。

  2.探頭補償:定期進行探頭補償校準,確保探頭與示波器匹配。

  3.信號失真:高頻信號容易失真,應選擇高帶寬探頭和示波器。

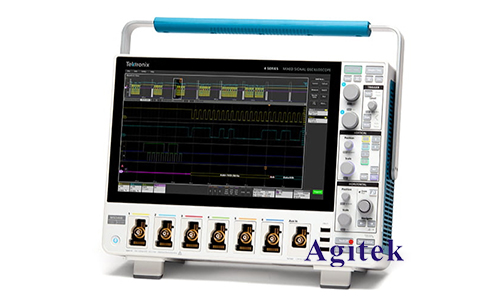

怎樣用泰克示波器測量波長(圖2)

  通過以上步驟,你可以熟練地使用泰克示波器測量波長。泰克示波器的強大功能和易用性,使得波長測量不僅精確,而且高效,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
