是德DSOX6002A示波器測試電流波形怎么設置

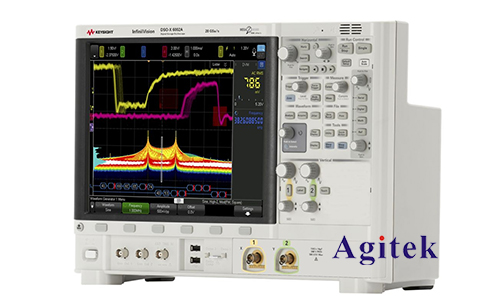

是德DSOX6002A示波器是一款功能強大的設備,用于測試電流波形的設置相當重要。為了確保您能夠順利完成測試,我將為您詳細介紹如何設置是德DSOX6002A示波器來測試電流波形。
首先,讓我們一起來了解一下您所需要的設備和材料。除了是德DSOX6002A示波器之外,您還需要準備好以下材料:
1.電流探頭:確保您使用的電流探頭適配您要測試的電流范圍,并且能夠與示波器兼容。
2.電流源:這可以是您想要測試的電路中的電流源,確保其電流值在您所選用的電流探頭的范圍之內。
3.連接線:用于連接電流探頭與電流源,以及連接電流探頭與示波器。
準備好以上材料后,我們就可以開始設置示波器來測試電流波形了。請按照以下步驟進行操作:
1.連接電流探頭:將電流探頭的探頭端子連接至電流源的輸出端口。確保連接牢固,以避免出現干擾或松動。
2.連接示波器:將電流探頭的BNC連接器插入示波器的通道輸入端口。選擇一個可用的通道,確保未被其他信號占用。
3.調整示波器設置:現在,您可以打開示波器并開始調整設置。以下是一些關鍵設置項:
-垂直縮放:根據您預期的電流范圍,調整示波器的垂直縮放設置。您可以使用示波器的垂直縮放按鈕或菜單來調整電流波形的幅度,確保整個波形都清晰可見。
-水平縮放:根據您想要觀察的時間跨度,調整示波器的水平縮放設置。您可以使用示波器的水平縮放按鈕或菜單來調整時間軸的縮放比例,以便更清晰地觀察電流波形的變化。
-觸發設置:根據需要設置觸發模式和觸發電平。觸發設置可以幫助您穩定地捕獲電流波形,并確保波形顯示在屏幕上的合適位置。
4.開始測試:當您完成了示波器的設置后,您可以開始測試電流波形了。通過啟動示波器并激活觸發,您應該能夠看到電流波形在示波器的屏幕上顯示出來。
5.分析波形:一旦您成功地捕獲到電流波形,您可以開始分析波形以獲取所需的信息。您可以測量電流的幅度、頻率和周期等參數,以便更好地了解電路的性能和行為。
6.保存數據:如果您需要將測試結果保存下來以備將來參考,您可以使用示波器提供的數據保存功能將波形數據保存到存儲介質中。
最后,不要忘記在完成測試后斷開所有的連接,并妥善保管好您的設備和材料。希望這份簡單的指南能夠幫助您成功地設置是德DSOX6002A示波器并測試電流波形,如果您有更多疑問或需求可以關注西安安泰測試**哦!非常榮幸為您排憂解難。
