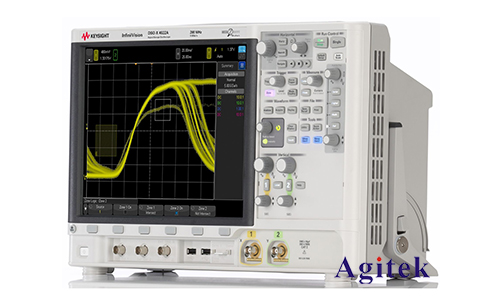

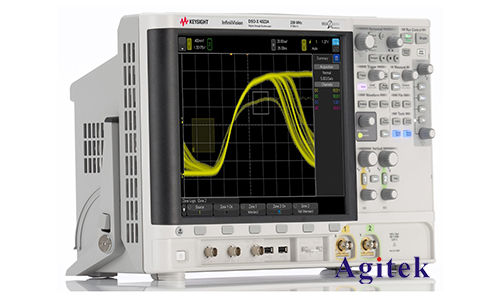

紋波是電源或信號中疊加在直流分量上的交流成分，通常表現為周期性波動。紋波的存在會影響電路的性能，甚至導致設備故障。因此，對電源或信號進行紋波測試是十分必要的。安捷倫示波器憑借其高精度、高采樣率和豐富的測量功能，成為測量紋波的理想工具。本文將詳細介紹如何使用安捷倫示波器進行紋波測試。

　　1.測試準備

　　1.1儀器選擇

　　選擇合適的安捷倫示波器型號。一般來說，帶寬至少應為被測信號頻率的3倍以上，采樣率應至少為被測信號頻率的5倍以上。例如，若要測量100kHz的紋波，則示波器的帶寬應至少為300kHz，采樣率應至少為500kS/s。

　　1.2探頭選擇

　　選擇合適的探頭。對于低頻紋波測量，可以使用通用探頭；對于高頻紋波測量，則需要使用高頻探頭。

　　1.3連接設置

　　將被測信號連接到示波器的輸入端。如果被測信號的電壓較高，則需要使用衰減器。將示波器的地線連接到被測電路的公共地。

　　2.測試設置

　　2.1時間基準設置

　　設置時間基準，即水平刻度。時間基準應設置為能夠清晰顯示紋波的周期。例如，若要測量100kHz的紋波，則時間基準應設置為10μs/div或更小。

　　2.2垂直刻度設置

　　設置垂直刻度，即垂直方向的電壓刻度。垂直刻度應設置為能夠清晰顯示紋波的幅值。例如，若要測量100mV的紋波，則垂直刻度應設置為10mV/div或更小。

　　2.3觸發設置

　　設置觸發條件，以確保示波器能夠穩定地捕捉到紋波信號。通常可以使用邊沿觸發，并設置合適的觸發電平和觸發斜率。

　　2.4測量設置

　　設置測量功能，例如峰峰值、均方根值、紋波系數等。這些測量功能可以幫助我們量化紋波的特性。

　　3.測試過程

　　3.1觀察波形

　　觀察示波器屏幕上的波形，確認是否能夠清晰地顯示紋波。如果波形顯示不清晰，則需要調整時間基準或垂直刻度。

　　3.2進行測量

　　使用示波器的測量功能，對紋波進行測量。記錄下測量結果，并進行分析。

　　3.3分析結果

　　根據測量結果，分析紋波的特性，例如幅值、頻率、諧波成分等。根據分析結果，判斷紋波是否符合設計要求。

　　4.注意事項

　　在進行紋波測試時，應注意屏蔽外界干擾，例如電源線、地線等。

　　測試過程中，應注意觀察示波器屏幕，及時調整測試設置。

　　測試結束后，應保存測試結果，以便日后參考。

　　安捷倫示波器是測量紋波的理想工具，其高精度、高采樣率和豐富的測量功能可以幫助我們準確地測量和分析紋波。通過本文介紹的方法，我們可以使用安捷倫示波器進行有效的紋波測試，確保電路的性能和設備的正常運行，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
