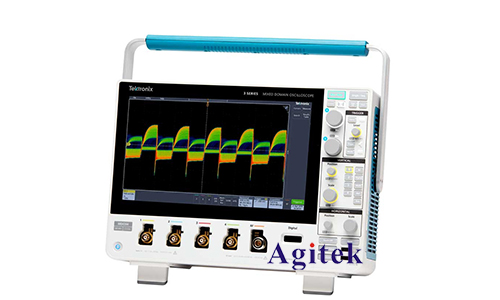

示波器是一種重要的電子測量儀器，它可以實時顯示電壓或電流隨時間的變化情況，廣泛應用于電子電路設計、調試、故障診斷等領域。泰克示波器作為業界領先的示波器品牌，其產品以高性能、高精度、易操作等特點著稱。本文將深入探討泰克示波器測電壓電流的原理，并結合實際應用案例進行分析。

　　1.示波器工作原理

　　示波器主要由以下幾個部分組成：探頭、垂直放大器、水平放大器、時基電路、觸發電路和顯示器。

　　探頭：探頭是連接被測電路和示波器輸入端的重要部件，它可以將被測信號進行衰減或放大，并將其轉換為示波器能夠識別的電壓信號。

　　垂直放大器：垂直放大器對探頭輸入的電壓信號進行放大，放大倍數可根據需要進行調整。

　　水平放大器：水平放大器對時基電路輸出的掃描信號進行放大，放大倍數決定了時間軸的刻度。

　　時基電路：時基電路產生掃描信號，控制水平放大器的掃描速度，從而決定了示波器顯示的波形時間范圍。

　　觸發電路：觸發電路根據設定的條件觸發掃描，保證示波器能夠穩定地顯示波形。

　　顯示器：顯示器將放大后的信號和掃描信號進行同步顯示，形成波形圖像。

　　示波器的工作過程如下：

　　1.探頭將被測信號轉換為電壓信號并輸入示波器。

　　2.垂直放大器對電壓信號進行放大。

　　3.水平放大器對時基電路輸出的掃描信號進行放大。

　　4.時基電路產生掃描信號，控制水平放大器的掃描速度。

　　5.觸發電路根據設定的條件觸發掃描。

　　6.顯示器將放大后的信號和掃描信號進行同步顯示，形成波形圖像。

　　2.泰克示波器測電壓電流的優勢

　　泰克示波器在測電壓電流方面具有以下優勢：

　　高精度：泰克示波器采用高精度的模數轉換器，可以精確地測量電壓和電流信號。

　　高帶寬：泰克示波器具有高帶寬，可以測量高頻信號，例如高速數字信號和射頻信號。

　　高采樣率：泰克示波器具有高采樣率，可以捕捉到快速變化的信號細節。

　　多種測量功能：泰克示波器提供多種測量功能，例如電壓、電流、頻率、周期、占空比等，可以滿足不同的測量需求。

　　易于操作：泰克示波器具有直觀的界面和操作方式，方便用戶快速上手使用。

　　3.泰克示波器測電壓電流的應用案例

　　泰克示波器在測電壓電流方面有廣泛的應用，以下是一些實際應用案例：

　　電源電壓測量：使用泰克示波器可以測量電源的輸出電壓，并觀察其穩定性。

　　電路調試：使用泰克示波器可以觀察電路中各點的電壓和電流波形，幫助調試電路。

　　故障診斷：使用泰克示波器可以觀察電路中出現的異常波形，幫助診斷故障原因。

　　信號分析：使用泰克示波器可以分析信號的頻率、幅度、相位等特性。

　　教學演示：使用泰克示波器可以演示電路原理和信號特性，方便學生理解學習。

　　泰克示波器是一種功能強大的電子測量儀器，可以精確地測量電壓和電流信號，并提供多種測量功能和應用場景。泰克示波器在電子電路設計、調試、故障診斷等領域發揮著重要作用，是電子工程師必不可少的工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
