羅德與施瓦茨示波器頻域波形怎么調

發布日期:2024-04-18 14:04:55         瀏覽數:

  羅德與施瓦茨示波器是一款功能強大的測量工具,可以用于各種電子測量應用。其中,頻域波形顯示功能可以幫助我們更直觀地觀察信號的頻率成分,從而進行更深入的分析。本文將詳細介紹如何在羅德與施瓦茨示波器上進行頻域波形顯示的調整。

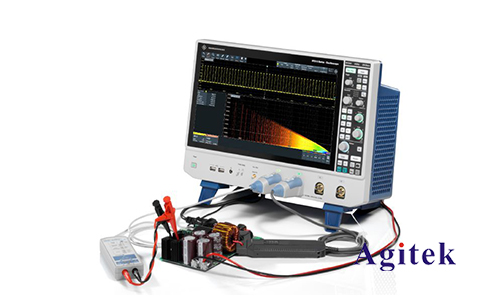

羅德與施瓦茨示波器頻域波形怎么調(圖1)

  1.啟用頻域波形顯示

  首先,我們需要啟用頻域波形顯示功能。這可以通過以下兩種方式實現:

  菜單操作:依次點擊“測量”->“數學運算”->“FFT”,即可啟用頻域波形顯示。

  快捷鍵操作:按下示波器面板上的“Math”按鈕,然后選擇“FFT”,即可啟用頻域波形顯示。

  2.設置FFT參數

  啟用頻域波形顯示后,我們需要設置FFT參數,包括:

  窗口類型:窗口類型決定了如何對時域信號進行加窗,以減少頻譜泄漏。常見的窗口類型包括矩形窗、漢寧窗和海明窗等。

  分辨率帶寬:分辨率帶寬決定了頻譜的頻率分辨率,即兩個相鄰頻率成分之間的最小頻率間隔。分辨率帶寬越小,頻率分辨率越高,但信噪比也會下降。

  記錄長度:記錄長度決定了FFT計算所使用的時域信號長度,記錄長度越長,頻率分辨率越高,但時間分辨率會下降。

  3.調整頻譜顯示

  設置完FFT參數后,我們可以調整頻譜顯示,包括:

  頻譜范圍:我們可以設置頻譜顯示的頻率范圍,以更清晰地觀察感興趣的頻率成分。

  幅度范圍:我們可以設置頻譜顯示的幅度范圍,以更清晰地觀察信號的強度變化。

  顯示模式:我們可以選擇線性顯示或對數顯示,以更直觀地觀察信號的頻率成分或強度變化。

  4.標記和測量

  我們可以使用標記和測量功能來更精確地分析頻譜。例如,我們可以使用標記來標記感興趣的頻率點,并使用測量功能來測量信號的幅度、頻率和相位等參數。

  5.案例分析

  以下是一個具體的案例分析:

  假設我們使用羅德與施瓦茨示波器測量一個10MHz的正弦信號,并想要觀察其頻譜。我們可以按照以下步驟進行操作:

  1.啟用頻域波形顯示功能。

  2.設置FFT參數:

  窗口類型:漢寧窗

  分辨率帶寬:100Hz

  記錄長度:1024點

  3.調整頻譜顯示:

  頻譜范圍:0-20MHz

  幅度范圍:-60dB至0dB

  顯示模式:線性顯示

  4.使用標記和測量功能:

  使用標記標記10MHz的頻率點

  使用測量功能測量信號的幅度

  通過以上操作,我們可以觀察到10MHz的正弦信號在頻域上的表現,并對其進行更深入的分析。

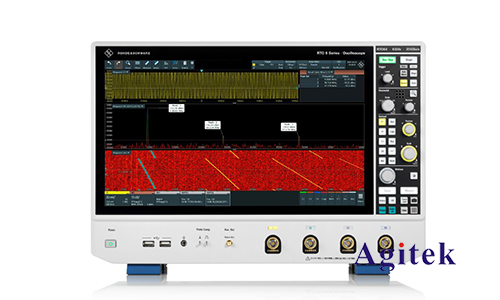

羅德與施瓦茨示波器頻域波形怎么調(圖2)

  羅德與施瓦茨示波器頻域波形顯示功能可以幫助我們更直觀地觀察信號的頻率成分,從而進行更深入的分析。通過設置FFT參數和調整頻譜顯示,我們可以更清晰地觀察信號的頻率成分和強度變化。同時,我們可以使用標記和測量功能來更精確地分析頻譜,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
