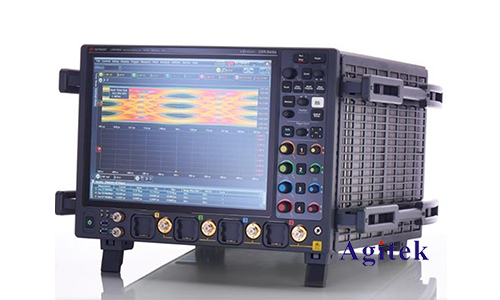

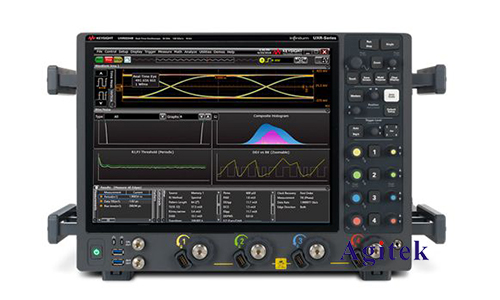

紋波測試是電子設備調試和故障排除的重要環節，它可以幫助我們了解電源的穩定性和噪聲水平。是德UXR0134B示波器是一款功能強大的數字示波器，可以用于測試各種電子設備的紋波。本文將介紹使用UXR0134B示波器測試紋波的步驟和方法。

　　1.測試準備

　　1.1設備準備

　　是德UXR0134B示波器

　　被測電源

　　探頭

　　負載電阻

　　1.2參數設置

　　設置示波器的采樣率和帶寬，確保能夠捕捉到紋波信號。

　　設置示波器的觸發方式，可以選擇邊沿觸發或脈沖觸發。

　　設置示波器的垂直靈敏度，確保紋波信號能夠清晰顯示。

　　設置示波器的水平時間基，確保能夠觀察到紋波信號的周期。

　　2.測試步驟

　　2.1連接設備

　　將探頭連接到被測電源的輸出端。

　　將負載電阻連接到被測電源的輸出端。

　　將示波器的輸入端連接到探頭。

　　2.2觀察波形

　　啟動示波器，觀察被測電源的輸出波形。

　　調整示波器的參數，確保紋波信號能夠清晰顯示。

　　測量紋波信號的幅值和頻率。

　　2.3分析結果

　　根據紋波信號的幅值和頻率，判斷電源的穩定性和噪聲水平。

　　與電源的規格參數進行比較，判斷電源是否符合要求。

　　如果紋波信號超標，需要進一步分析原因并進行調整。

　　3.案例分析

　　3.1案例一：測試5V電源的紋波

　　被測電源：5V電源

　　負載電阻：10Ω

　　示波器設置：

　　采樣率：100MSa/s

　　帶寬：100MHz

　　觸發方式：邊沿觸發

　　垂直靈敏度：10mV/div

　　水平時間基：10μs/div

　　觀察結果：紋波信號的幅值為50mV，頻率為100kHz。

　　分析結果：紋波信號的幅值和頻率都符合5V電源的規格參數。

　　3.2案例二：測試12V電源的紋波

　　被測電源：12V電源

　　負載電阻：100Ω

　　示波器設置：

　　采樣率：100MSa/s

　　帶寬：100MHz

　　觸發方式：脈沖觸發

　　垂直靈敏度：50mV/div

　　水平時間基：100μs/div

　　觀察結果：紋波信號的幅值為100mV，頻率為50kHz。

　　分析結果：紋波信號的幅值超出了12V電源的規格參數，需要進一步分析原因并進行調整。

　　4.注意事項

　　在測試紋波時，要注意示波器的接地問題，避免引入噪聲。

　　選擇合適的探頭，確保能夠準確測量紋波信號。

　　正確設置示波器的參數，確保能夠捕捉到紋波信號。

　　仔細分析測試結果，判斷電源的穩定性和噪聲水平。

　　使用是德UXR0134B示波器測試紋波的方法簡單易行，可以幫助我們快速了解電源的穩定性和噪聲水平。通過分析測試結果，我們可以判斷電源是否符合要求，并進行必要的調整，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
