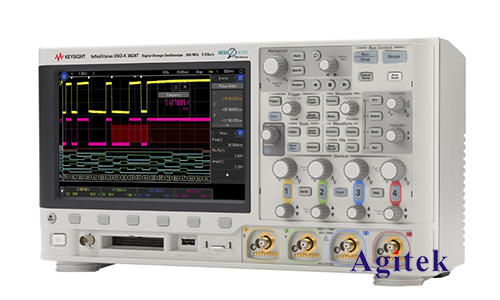

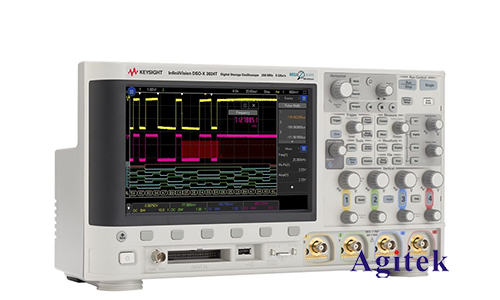

安捷倫示波器是一種功能強大的電子測試儀器，廣泛應用于各種電子設計、調試和故障排除應用中。示波器能夠測量和顯示電信號的時間和幅度特性，包括電壓、電流和頻率。本文將重點介紹如何使用安捷倫示波器測量電壓。

　　測量電壓所需設備

　　安捷倫示波器

　　示波器探頭

　　被測電路或設備

　　示波器探頭

　　示波器探頭是連接示波器和被測電路的關鍵部件。探頭有不同的類型，每種類型都有其特定的特性和用途。對于電壓測量，通常使用無源探頭或有源探頭。

　　無源探頭：無源探頭不使用任何放大或緩沖電路。它們具有較高的輸入阻抗，不會加載被測電路。但是，無源探頭的帶寬通常較低。

　　有源探頭：有源探頭使用放大器和緩沖電路。它們具有較高的帶寬和較低的輸入阻抗。有源探頭可以提供更高的測量精度，但它們可能會加載被測電路。

　　連接示波器

　　1.將示波器探頭連接到示波器的輸入通道。

　　2.將探頭接地端連接到被測電路的接地參考點。

　　3.將探頭尖端連接到要測量的電壓點。

　　示波器設置

　　1.選擇輸入通道：選擇要用于電壓測量的示波器輸入通道。

　　2.設置電壓范圍：根據被測電壓的預期幅度設置示波器的電壓范圍。

　　3.設置時間基：設置示波器的時間基，以確定信號在水平軸上的顯示速率。

　　4.啟用觸發：?jiǎn)⒂糜|發功能，以確保示波器在穩定的信號條件下捕獲波形。

　　測量電壓

　　1.觀察波形：在示波器屏幕上觀察波形。

　　2.測量幅度：使用示波器的光標或測量工具測量波形的幅度。

　　3.記錄結果：記錄測量的電壓值。

　　測量注意事項

　　探頭加載：有源探頭可能會加載被測電路，導致測量誤差。選擇輸入阻抗高的探頭以最小化加載效應。

　　接地參考：確保探頭接地端連接到正確的接地參考點。錯誤的接地參考會導致測量誤差。

　　觸發設置：正確的觸發設置對于捕獲穩定的波形至關重要。確保觸發電平和斜率設置正確。

　　帶寬限制：示波器的帶寬會限制其測量高頻信號的能力。選擇帶寬高于被測信號頻率的示波器。

　　使用安捷倫示波器測量電壓是一個相對簡單的過程。通過遵循本文中概述的步驟，可以準確可靠地測量各種電子電路中的電壓。了解示波器探頭、示波器設置和測量注意事項對于獲得**測量結果至關重要，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
