是德DSOX3012G示波器怎么測頻率響應

發布日期:2024-04-02 10:54:18         瀏覽數:

  頻率響應測量是表征電子系統對不同頻率信號響應能力的重要技術。示波器是進行頻率響應測量最常用的儀器之一,而是德DSOX3012G示波器是一款功能強大的示波器,能夠準確測量頻率響應。本文將詳細介紹如何使用是德DSOX3012G示波器進行頻率響應測量。

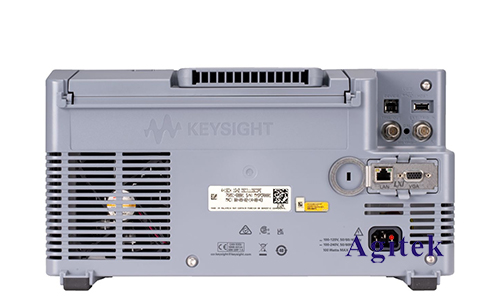

是德DSOX3012G示波器怎么測頻率響應(圖1)


  原理

  頻率響應測量通過將已知頻率的信號注入被測器件,然后測量輸出信號的幅度和相位來進行。通過改變輸入信號的頻率,可以獲得器件在不同頻率下的響應特性。

  設置

  1.連接被測器件:將被測器件的輸入端連接到示波器的通道1,輸出端連接到通道2。

  2.設置時基:選擇合適的時基設置,確保能夠捕獲被測信號的周期。通常情況下,時基設置為輸入信號頻率的10倍或更多。

  3.設置觸發:設置觸發模式為邊沿觸發,觸發電平設置為輸入信號的50%。

  4.設置通道:將通道1和通道2的輸入阻抗設置為50Ω。

  測量

  1.生成掃頻信號:使用函數發生器或掃頻儀生成掃頻信號,并將其連接到被測器件的輸入端。

  2.捕獲信號:啟動示波器,捕獲輸入信號和輸出信號。

  3.測量幅度:使用示波器的測量功能,測量通道2上輸出信號的峰峰值幅度。

  4.測量相位:使用示波器的相位測量功能,測量通道2上輸出信號與通道1上輸入信號之間的相位差。

  5.繪制響應曲線:將測量得到的幅度和相位值繪制成頻率響應曲線。

  分析

  頻率響應曲線可以顯示被測器件在不同頻率下的增益和相位偏移。通過分析曲線,可以了解器件的帶寬、諧振頻率、衰減率等特性。

  注意事項

  1.輸入信號電平:輸入信號的電平應足夠大,以確保示波器的測量精度。

  2.噪聲:測量環境應盡量減少噪聲,以避免影響測量結果。

  3.儀器校準:示波器應定期校準,以確保測量精度。

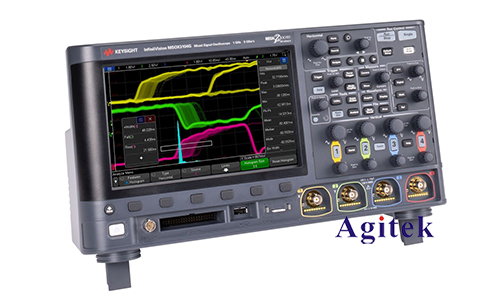

是德DSOX3012G示波器怎么測頻率響應(圖2)

  是德DSOX3012G示波器是一款功能強大的儀器,能夠準確測量頻率響應。通過遵循本文介紹的步驟,可以輕松地使用示波器進行頻率響應測量,從而表征電子系統的頻率響應特性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
