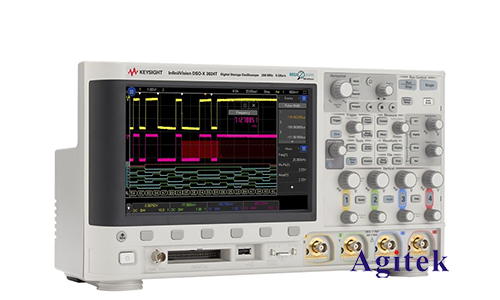

示波器是一種電子測試儀器，用于測量和顯示電信號的波形。安捷倫示波器以其高精度、高帶寬和豐富的功能而著稱，在電子工程領域廣泛應用。本文將重點介紹安捷倫示波器的抓信號測試功能，探討其原理、應用和注意事項。

　　抓信號測試原理

　　抓信號測試是一種示波器的高級觸發模式，用于捕獲和分析瞬態信號。瞬態信號是指持續時間短、幅度變化大的信號，傳統觸發模式難以捕捉。抓信號測試通過以下步驟實現：

　　1.預觸發緩沖：示波器持續記錄信號，即使觸發條件尚未滿足。

　　2.觸發事件：當滿足觸發條件時，示波器停止記錄并保存預觸發緩沖中的數據。

　　3.后觸發采集：示波器繼續記錄信號，直到采集到足夠的采樣點。

　　安捷倫示波器的抓信號功能

　　安捷倫示波器提供多種抓信號功能，包括：

　　邊緣觸發：觸發信號的上升沿或下降沿。

　　脈寬觸發：觸發信號脈寬大于或小于指定值。

　　邏輯觸發：觸發信號邏輯狀態的變化。

　　串行觸發：觸發串行數據流中的特定模式。

　　抓信號測試應用

　　抓信號測試在電子工程領域有著廣泛的應用，包括：

　　調試數字電路：捕獲和分析瞬態故障，如毛刺、競爭和時序違規。

　　分析模擬電路：測量和表征噪聲、諧波和失真。

　　測試通信系統：驗證信號完整性、時序和協議合規性。

　　故障排除：識別和定位間歇性故障，如熱故障和電磁干擾。

　　注意事項

　　使用安捷倫示波器進行抓信號測試時，需要注意以下事項：

　　采樣率：采樣率必須足夠高，以捕獲瞬態信號的細節。

　　記錄長度：記錄長度必須足夠長，以捕獲整個瞬態事件。

　　觸發條件：觸發條件必須準確可靠，以避免捕獲無關信號。

　　示波器帶寬：示波器的帶寬必須高于信號的最高頻率，以避免失真。

　　探頭選擇：探頭必須具有足夠的帶寬和輸入阻抗，以準確測量信號。

　　安捷倫示波器的抓信號測試功能是一種強大的工具，用于捕獲和分析瞬態信號。通過了解其原理、應用和注意事項，工程師可以充分利用這一功能，提高電子工程領域的調試、分析和故障排除效率。安捷倫示波器提供多種觸發模式，可捕獲各種信號，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
