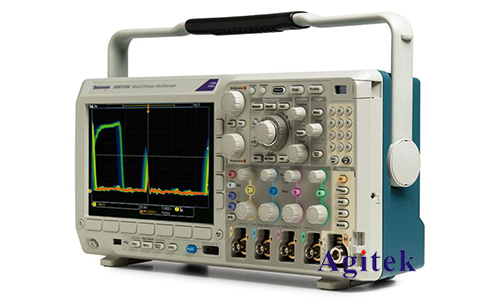

泰克MDO3024示波器是一款功能強大的測量儀器，可用于測量各種電氣信號，包括電壓。本指南將提供有關如何使用MDO3024示波器測量電壓的分步說明。

　　所需設備

　　泰克MDO3024示波器

　　被測電壓源

　　示波器探頭

　　步驟1：連接探頭

　　將示波器探頭的接地夾連接到被測電路的接地端。

　　將探頭尖端連接到要測量的電壓點。

　　步驟2：設置示波器

　　打開示波器電源并按“自動設置”按鈕。

　　將示波器垂直刻度設置為合適的電壓范圍。

　　將示波器水平刻度設置為合適的時基范圍。

　　步驟3：調整探頭衰減

　　如果被測電壓超出示波器垂直刻度的范圍，需要調整探頭衰減。

　　將探頭衰減設置為10x或100x，以將電壓降低到示波器可以測量的水平。

　　步驟4：測量電壓

　　使用示波器光標測量電壓的峰值、谷值和平均值。

　　按“測量”按鈕以顯示測量結果。

　　步驟5：保存測量結果

　　如果需要，可以將測量結果保存到示波器的內部存儲器或USB驅動器中。

　　注意事項

　　在測量電壓之前，請確保示波器和探頭已正確校準。

　　選擇合適的探頭衰減，以避免損壞示波器或探頭。

　　始終使用示波器探頭，以防止電擊。

　　測量高壓時，請遵循適當?shù)陌踩A防措施。

　　高級測量技術

　　除了基本電壓測量外，MDO3024示波器還支持以下高級測量技術：

　　FFT分析：用于分析信號的頻率分量。

　　示波器觸發：用于捕獲特定事件或信號模式。

　　波形數學：用于執行波形上的數學運算。

　　泰克MDO3024示波器是一款功能強大的工具，可用于測量各種電氣信號，包括電壓。通過遵循本指南中的步驟，您可以準確可靠地測量電壓，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
