普源示波器如何測紋波

發布日期:2024-02-28 14:16:29         瀏覽數:

  普源示波器是一種廣泛用于電子領域的測試儀器,它主要用于觀察、測量電信號的波形和各種電信號的參數。在電子電路設計和維修中,測量電路中的紋波是非常重要的一項工作,因為紋波直接關系到電源穩定性和電子設備的正常工作。本文將介紹如何使用普源示波器測量電源紋波,并詳細說明其原理和步驟。

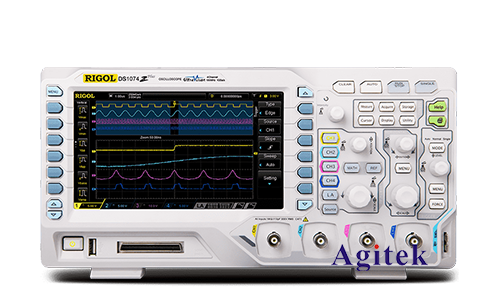

普源示波器如何測紋波(圖1)

  首先,讓我們了解一下什么是電源紋波。在直流電源輸出的電壓中,由于電源本身的工作特性或者外部環境的影響,可能會存在一些交流成分,這些交流成分就是紋波。紋波的存在會導致電源輸出的直流電壓產生波動,對電子設備的正常工作產生影響,因此需要對其進行測量和評估。

  普源示波器可以通過以下步驟測量電源的紋波:

  1.準備工作:首先,確保電源已經連接到示波器的輸入端。如果需要,使用適當?shù)碾妷禾筋^連接示波器的輸入端,并調整探頭的量程以適應電源輸出的電壓范圍。

  2.設置示波器:打開示波器,并根據需要調整示波器的垂直和水平掃描參數,以便能夠清晰地觀察到電源輸出的波形。確保示波器的觸發模式和觸發電平設置正確,以穩定觸發波形。

  3.觀察波形:將示波器的探頭連接到電源輸出端,然后觀察示波器屏幕上顯示的波形。紋波通常表現為電壓波形上的周期性波動,可以是正弦波、方波或者其他形式的波形。通過調整示波器的水平和垂直縮放,確保能夠清晰地觀察到波形的細節。

  4.測量紋波幅度:使用示波器的測量功能,測量紋波的峰峰值或者有效值。紋波的幅度代表了電源輸出的波動程度,是評估電源穩定性的重要參數之一。通常情況下,紋波幅度應該盡量小,以保證電源輸出的穩定性。

  5.分析波形特征:觀察波形的頻率、周期和形狀等特征,進一步分析紋波的性質。根據波形的特點,可以推斷出導致紋波的可能原因,并采取相應的措施進行調整和改進。

  6.記錄結果:最后,將測量得到的紋波幅度和波形特征記錄下來,作為電源性能評估和改進的參考依據。同時,也可以將測量結果與電源規格進行比較,以確定是否符合要求。

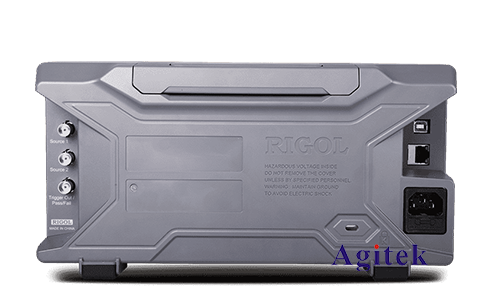

普源示波器如何測紋波(圖2)

  通過以上步驟,我們可以使用普源示波器準確地測量電源的紋波,為電子設備的設計和維修提供可靠的數據支持。同時,及時發現和解決電源紋波問題,有助于提高電子設備的性能和可靠性,確保其正常工作,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
