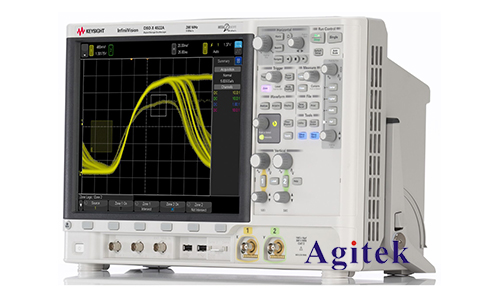

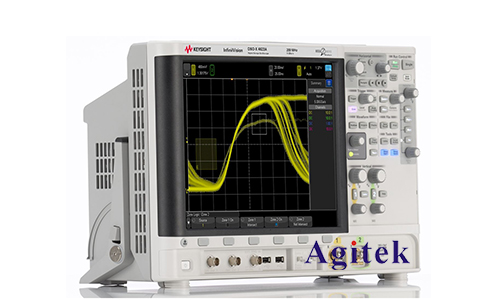

在電子領域中，方波信號是一種常見的波形，廣泛應用于數字電路、通信系統和各種電子設備中。為了確保電路和系統的正常運行，工程師通常需要使用示波器來測量和分析方波信號。本文將重點介紹如何使用安捷倫示波器準確測量方波信號，以確保工程師能夠獲取可靠的波形信息。

　　一、了解方波信號的基本特性：

　　方波信號是一種矩形波形，具有快速的上升和下降沿。它的特點是在高電平和低電平之間迅速切換，形成明顯的高電平和低電平階躍。在測量方波信號之前，了解方波的基本特性對正確設置示波器參數至關重要。

　　二、設置示波器的基本參數：

　　1.選擇合適的耦合方式：示波器的輸入通道通常有AC和DC兩種耦合方式。對于方波信號，通常選擇DC耦合，以保留信號的直流分量。

　　2.調整觸發模式：選擇適當?shù)挠|發模式，通常是邊沿觸發。對于方波信號，選擇上升沿或下降沿觸發，以確保波形在屏幕上穩定顯示。

　　3.設置合適的時間基準：根據方波的頻率調整時間基準，確保波形在屏幕上有足夠的水平分辨率。較高頻率的方波可能需要更短的時間基準。

　　三、調整垂直和水平縮放：

　　1.垂直縮放：確保方波信號在垂直方向上充分鋪滿屏幕，以便準確測量其幅值。調整垂直縮放，使波形的峰值和谷值清晰可見。

　　2.水平縮放：根據方波的周期調整水平縮放，以確保波形的一個完整周期在屏幕上顯示完整。這有助于準確測量方波的頻率。

　　四、測量方波的重要參數：

　　1.測量幅值：使用示波器的測量功能，準確測量方波的峰值和谷值。這有助于了解信號的振幅范圍，以確保電路正常工作。

　　2.測量頻率：利用示波器的頻率測量功能，測量方波信號的周期，從而計算其頻率。這對于檢查電路的時鐘和同步信號非常重要。

　　3.測量占空比：方波信號的占空比是高電平時間與一個周期時間的比率。通過示波器的測量功能，可以準確測量占空比，確保信號滿足設計要求。

　　五、使用示波器的高級功能：

　　1.FFT分析：對于復雜的方波信號，可以使用示波器的FFT（快速傅里葉變換）分析功能，以查看信號的頻譜分布。

　　2.波形存儲和捕獲：如果方波信號存在瞬態現象或突發事件，可以使用示波器的波形存儲和捕獲功能，以便詳細分析和調試。

　　通過正確設置示波器參數和使用其豐富的測量功能，工程師可以準確地測量和分析方波信號。這對于電子工程師在設計、調試和維護電路和系統時至關重要。在實際應用中，工程師可以根據具體情況靈活運用示波器的各種功能，以獲取更詳細的信號信息，確保電子設備的穩定運行，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
